用途

       GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(6O)Hz、额定工作电压为400V、660V，额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

        装置的设计符合下列标准:IEC439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》。

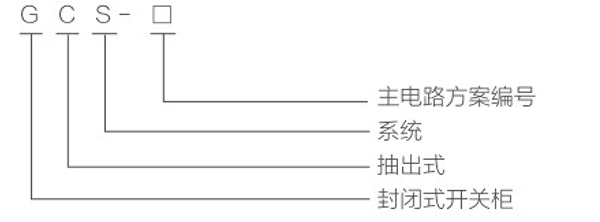

型号含义

正常使用条件

◇周围空气温度不高于+40℃，不低于–5℃ ,24 小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行;

◇户内使用,使用地点的海拔高度不得超过2000m;

◇周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+2O℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响;

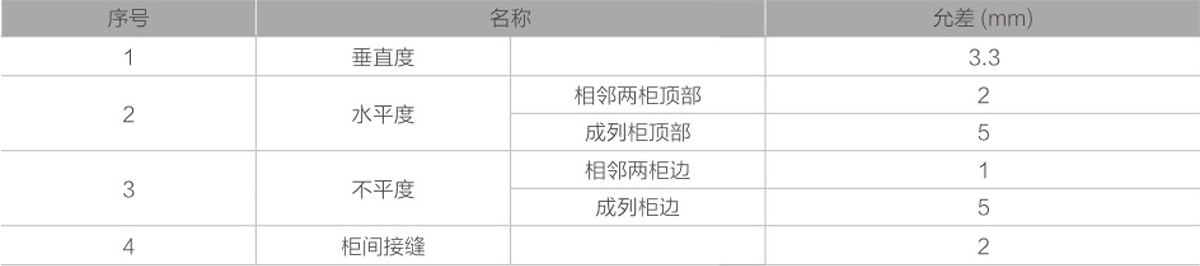

◇装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准);

◇装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

◇用户有特殊要求时，可以与制造厂协商解决。

主要技术参数

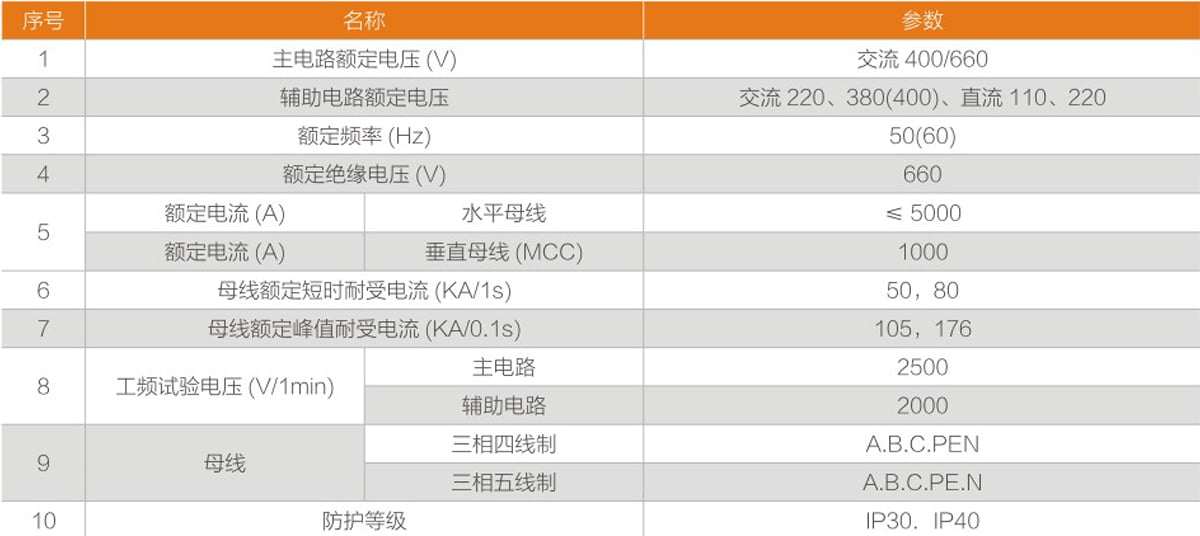

基本技术参数见表1

◆主电路方案

       GCS柜的主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要，额定工作电流为5000A，适用250OKVA及以下的配电变压器选用。此外，为适用供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。

◆辅助电路方案

        GCS辅助电路图册共有辅助电路方案120个，分上下两册。上册《交流操作部分》共分63个方案，下册《直流操作部分》共有57个方案。直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂(所)用系统。适用于2O0OMW及以下和30OMW及以上容量机组低压厂用系统，工作(备用)电源进线，电源馈线和电动机馈线的一般控制方式。

       交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电路，工程设计中可以直接采用。

       直流以控制电源的为直流220V或110V，交流控制电源的为交流380V或220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号灯时采用。

       电度表的安装地点和电压信号的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。

◆主母线

为提高母线动热稳定能力和改善接触面的温升，设备全部采用TMY-T2系列硬铜排，铜排采用全长镀锡，也可选用全长镀银铜母线。

◇水平母线、垂直母线分别安装于柜内母线隔离室内。

◇中性接地母线采用硬铜排。贯通水平中性接地线(PEN)或接地＋中性线(PE+N)。

◆电器元件选择

GCS柜主要选用技术先进性能稳定指标值高的，采用引进技术国内已能批量生产的电器元件。

◇主开关

630A及以上的电源进线及馈线开关，主选DW45系列，也可选用DW48系列、AE系列、3WE或ME系列认为有必要时，也可选用进口的M系列或F系列。

◇630A以下的馈线和电动机控制开关，主要选用TG系列、CM1系列、NM系列、CDM系列、TG30系列等塑壳开关。◇为提高主电路的动稳定能力，设计了GCS系列专用的组合式母线夹和绝缘支件，采用高强度、阻燃型的合成材料热塑成型，绝缘强度高,自熄性能好，结构独特。

◇为降低功能单元的间隔板、接插件、电缆头的温升，设计了GCS柜专用的转接件，转接件容量大，温升降低。

◇如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GCS系列柜具有良好的通用性,不会因更新电器元件，造成制造和安装方面的困难。

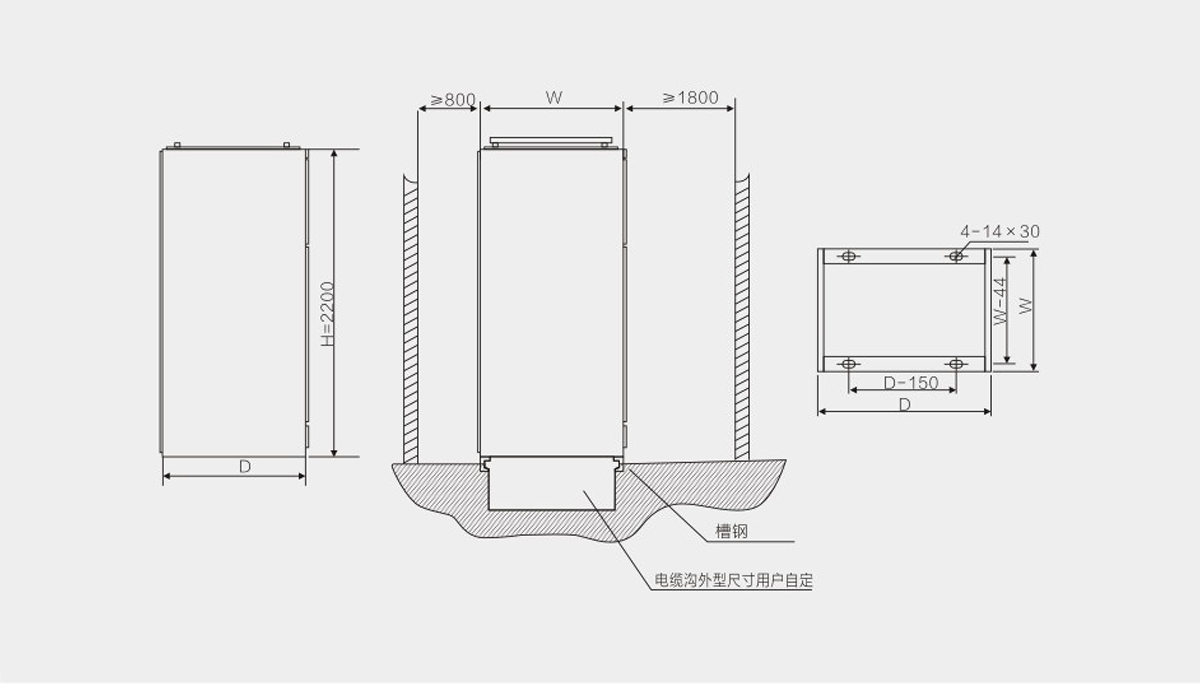

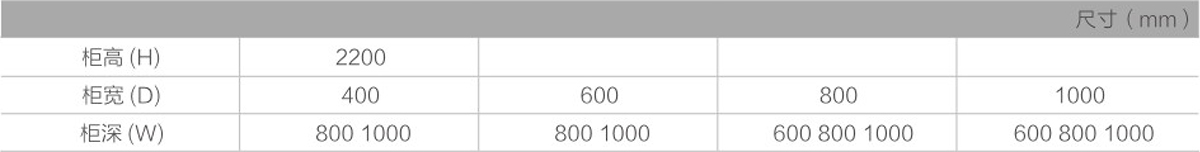

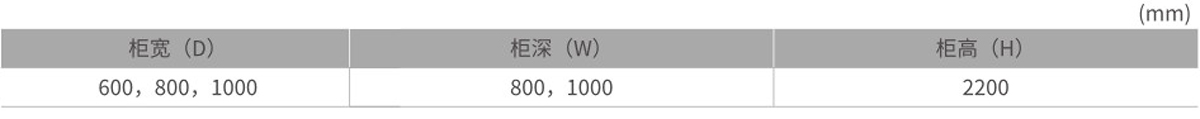

外形及安装尺寸

出厂资料及附件

◆制造厂供货时应提供下列文件及附件

◇发货清单

◇产品合格证及出厂试验报告

◇使用说明书

◇有关电气图纸

◇主要元件说明书

◇柜门钥匙，操作手柄及合同单规定的备品备件

订货须知

◆订货时用户应提供:

◇主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数。

◇标明进出线电缆规格。

◇开关柜内主要电气元件的型号，规格及数量。

◇如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据。

◇开关柜使用在特殊环境条件时，应在订货时详细说明。

◇开关柜表面颜色及其它具体要求。
