用途

      GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为500OA及以下的供电系统中的配电和电动机集中控制之用。

       GCK是经过全面型式试验，并获得CCC认证，是组装而成的高级型低压开关柜，设计符合下列标准;

       国家标准GB7251.1-2005《低压成套开关设备》

       国际标准IEC60439.1-1992《低压成套开关设备和控制设备》

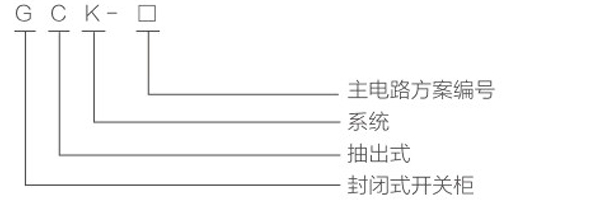

型号含义

正常使用条件

◆周围空气温度不高于+40℃，不低于-5℃，在24小时内平均温度不高于+35℃;

◆相对温度在最高温度+4O℃时不超过50%，在较低温度时允许有较高的相对温度，如+20℃时为90%;

◆空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃:

◆无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度;

◆海拔高度不超过2000米;

◆开关柜适用于以下温度运输和储存:–25℃至+55℃，在短时间内(不超过24小时)不超过+70℃

◆用户对上述条件不能满足时应与制造厂协商。

主要技术参数

◆额定绝缘电压660V/1000v

◆额定工作电压400V/660v

◆辅助电路额定工作电压:交流380V、220V，直流110V、220V

◆母线额定电流: 1000A、1250A、1600A、2000A、2500A、3200A、4000A、500OA

◆母线额定短时耐受电流:50kA、80kA(有效值)1秒

◆母线额定峰值耐受电流:105kA/0.1s、140kA/0.1s、176kA/0.1s

◆分支母线额定电流:630A、1000A、1250A、1600A

◆分支母线额定短时耐受电流:30kA、50kA(有效值)1秒

◆分支母线额定峰值耐受电流:63kA、105kA/0.1s

◆外壳防护等级:IP30、IP40

◆母线设置:三相四线制、三相五线制

◆操作方式:就地、远方、自动

结构特点

GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，在按需要加上门，档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点:

◆柜架

柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

◇零部件的成型尺寸，开孔尺寸，设备间隔实行模数化(模数E=20mm，下同)。

◇内部结构件采用镀锌处理。

◇柜体顶盖为可拆卸式，柜顶的四角装有吊环,用于起吊和装运。

◇柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。

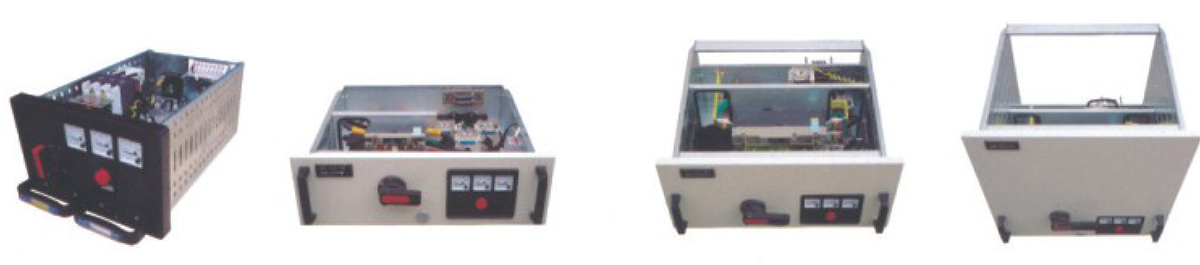

◆功能单元(抽屉部分)

◇抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。

(外型见上图)。

◇每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。◇操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

◇抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

◇功能单元背面具有主电路进出线插头、辅助电路二次插头。

◇功能单元隔室采用金属隔板隔开。

◇抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

◇GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。

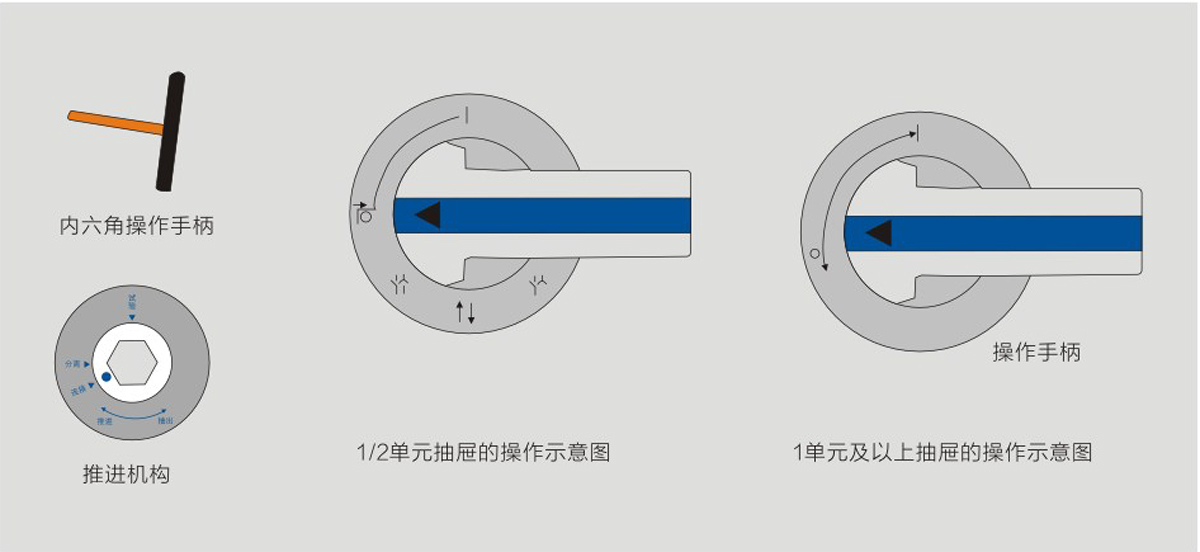

操作说明:将抽屉推进机构调整到“分离”位置，用“内六角操作手柄”顺时针旋转至“连接”位置，将操作手柄顺时针旋转90°，断路器合闸;分闸操作顺序与上相反。

注:1.推进机构在试验位置和分离位置时不能合断路器。

     2.开关在合闸位置时不能操作推进机构。

◆解锁机构

在1单元及以上抽屉的右下角有一个圆孔，这是抽屉门的解锁机构，当抽屉推进机构在连接位置，开关手柄在“O”位时，则先将小盖拔出，用小螺丝刀插入孔内向下移动锁扣即可开门，关门后务必将塑料小盖盖上，否则将破坏原有的防护等级。

外形及安装尺寸

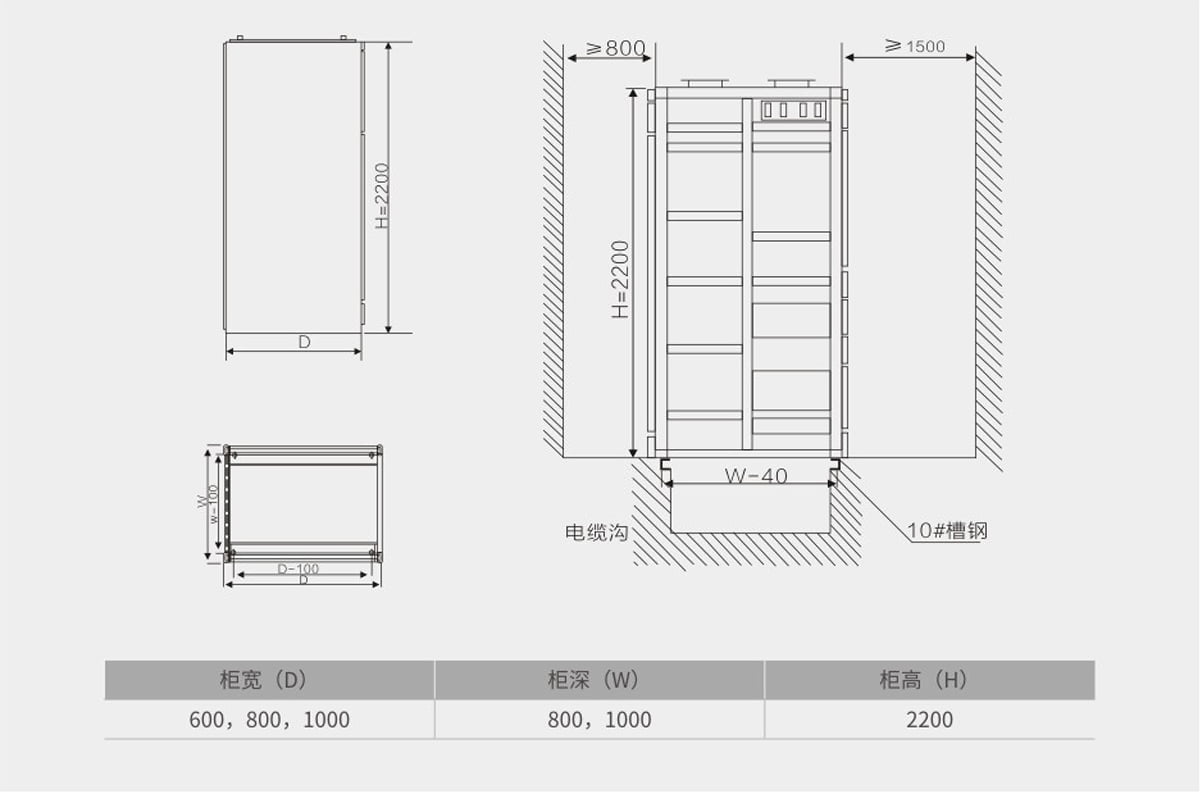

◆外型尺寸见下表

◆安装GCK系列开关柜属非靠墙垂直安装，其后面为柜体的出线电缆沟，为便于维护，后面距墙通常为800-1200mm,正面距离安装见下图。

开关柜的分类

◆受电柜  ◆母线联络柜  ◆馈电柜  ◆电动机控制柜  ◆电源切换柜  ◆功率因数补偿柜

订货须知

订货时用户应提供:

◆主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数。

◆标明进出线电缆规格。

◆开关柜内主要电气元件的型号，规格及数量。

◆如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据。

◆开关柜使用在特殊环境条件时，应在订货时详细说明。

◆开关柜表面颜色及其它具体要求。
