概述

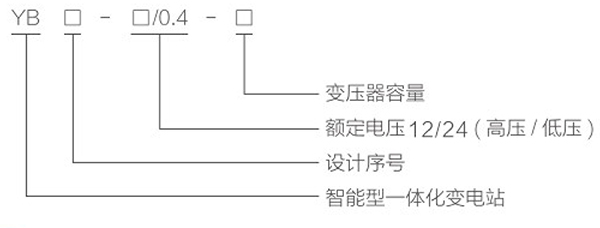

型号含义

功能及特点

◆高压开关设备、变压器、低压开关设备三位一体，成套性强;

◆高、低压保护完善,运行安全可靠，维护简单;

◆占地少，投资省、生产周期短、移动方便;

◆接线方案灵活多样;

◆结构独特:独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选;

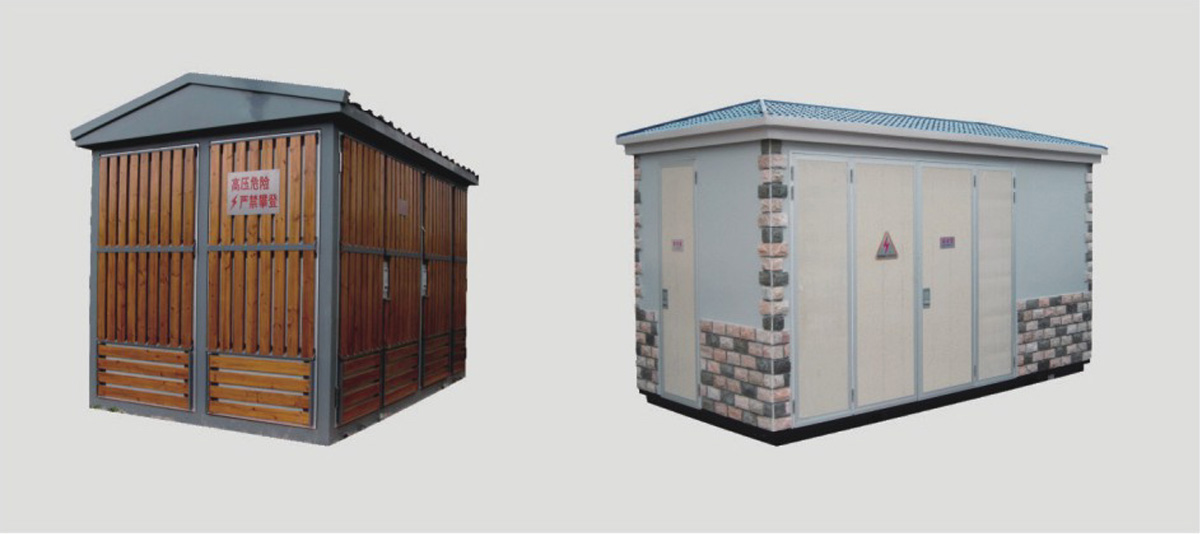

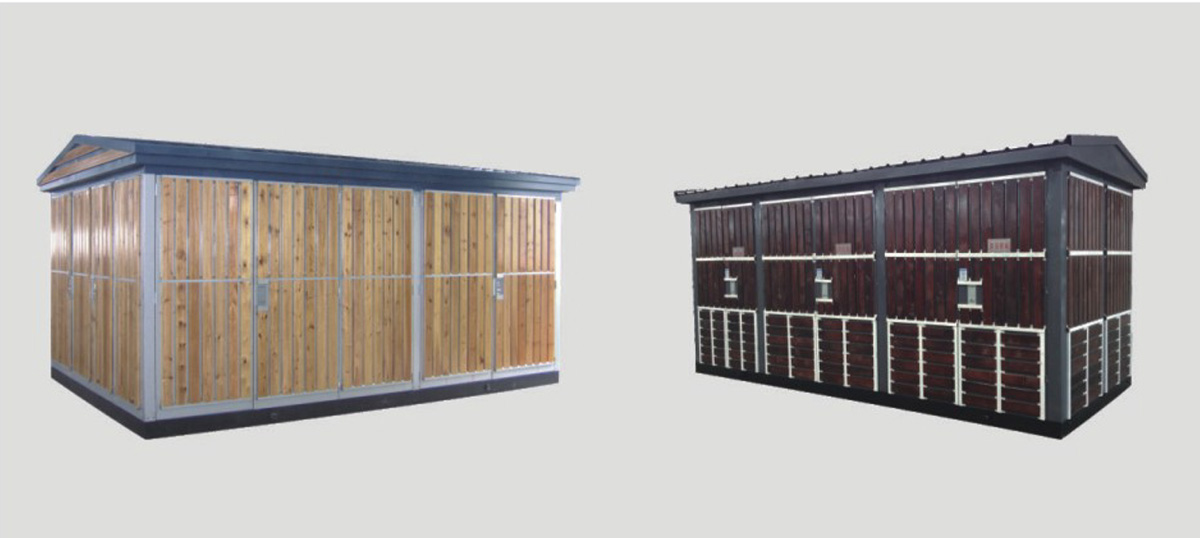

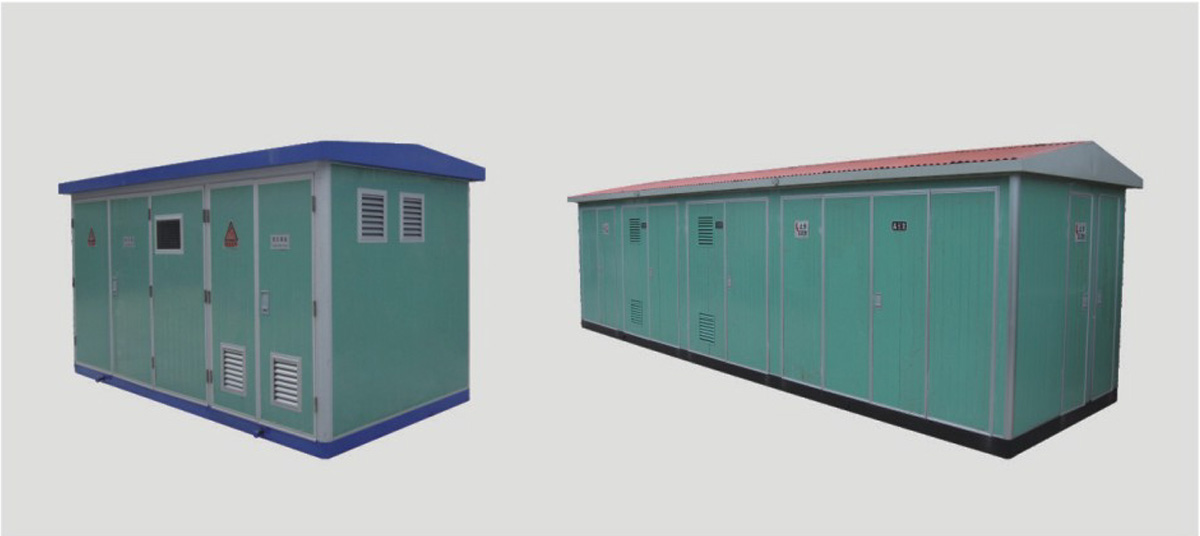

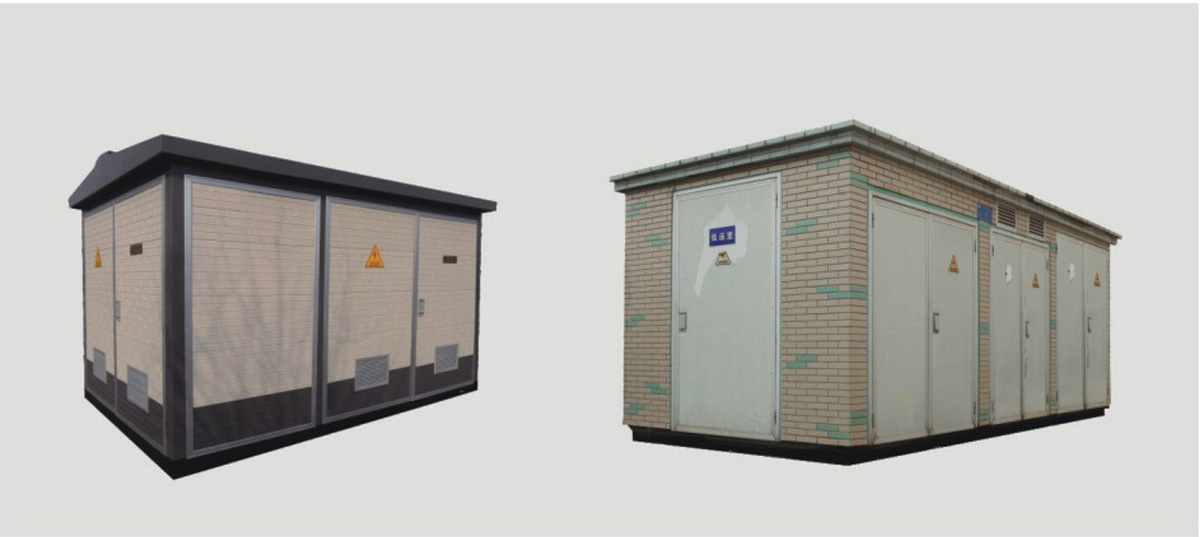

◆型式多样:通用型、别墅型、紧凑型等多种样式;

◆高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

正常使用条件

◆海拔高度不超过1000m;

◆环境温度:-25℃~+40℃ ;

◆相对湿度:日平均值不大于95%,月平均值不大于90%;

◆安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压侧

智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。

执行标准

◆本产品符合下列标准;

◆GB/T17467-1998《高压/低压预装式变电站》

◆DLT537-93《6-35kV箱式变电站订货技术条件》

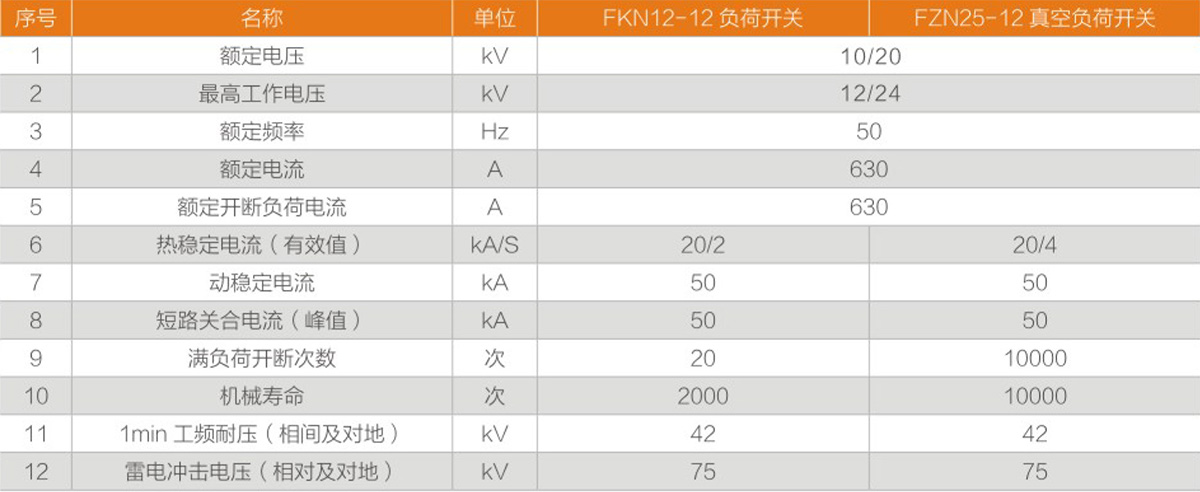

负荷开关技术参数

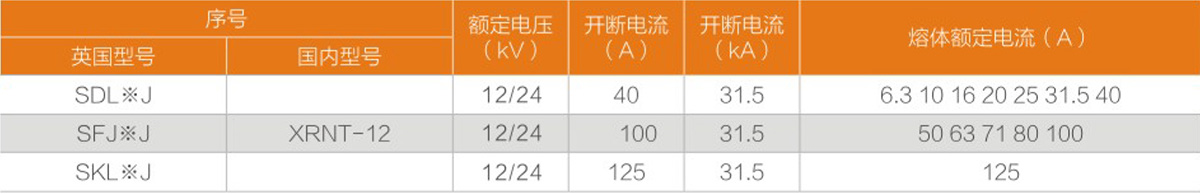

高压熔断器技术参数

安装、使用与维修

智能型—体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，注意以下事项:

用户收货时应按有关规定仔细检查,对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。

产品应采用专用吊具底部起吊，如图3。

产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆。

产品安装就位后应做好可靠接地;电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于两条。

产品在安装完毕或维修后，投运前应进行如下项目的检验和试验:

变电站内是否清洁;

操作机构是否灵活;

主要电器的通断是否灵活可靠;

电器辅助触点的通断是否可靠准确;

◆表计及继电器动作是否准确无误;

◆仪表及互感器的变比及接线极性是否正确;

◆所有电器安装螺母是否拧紧，安装是否牢固可靠;

◆母线连接是否良好，其支撑绝缘子，夹件是否安装可靠;

◆电器的整定值是否符合要求，熔断器熔芯规格是否正确:

◆主电路及辅助电路的接点是否符合电气原理图要求。

维修

◆产品中所有元件按各自的技术要求维护:

◆若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查;

◆运行中的高压侧开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及时检修或更换。

◆低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后，方能重新投运;◇避雷器每年应在雷雨季节到来之前进行一次预防性试验;

*产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书，钥匙操作工具以及根据协议书提供的备品备件。

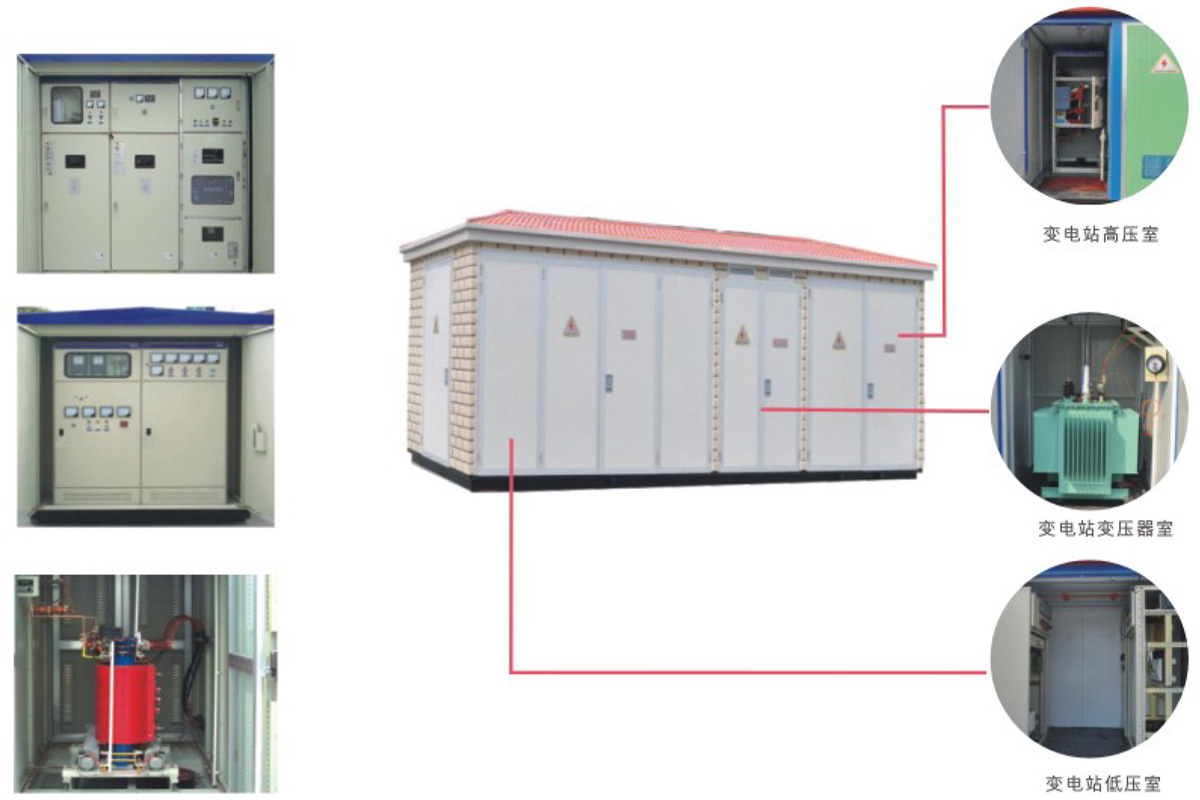

变电站结构图

订货须知

订货时须提供以下资料:

◆变电站型号、数量;

◆变压器的型号、数量;

◆高压和低压一次接线方案及主要元件的型号和参数;

◆外壳的材料及颜色。
