JP 综合配电箱(补偿\控制终端\照明)

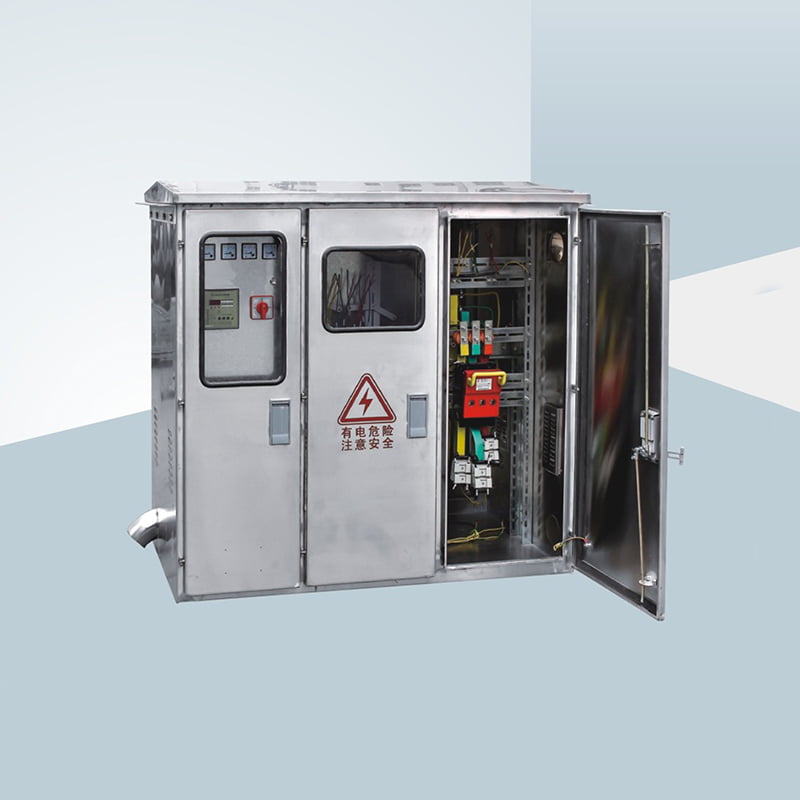

概述
JP系列户外综合配电箱，是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

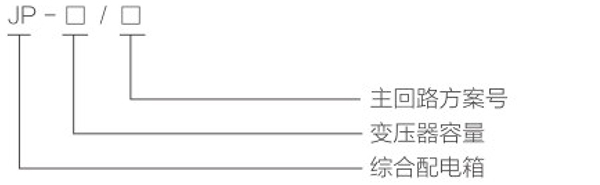

型号及其含义
正常使用环境
◆环境温度:-25℃ +40℃;
◆空气相对湿度:日平均值不大于90%,月平均值不大于 90%;
◆海拔高度:不大于200Om;
◆安装在无剧烈震动和冲击、无腐蚀性气体的场所。

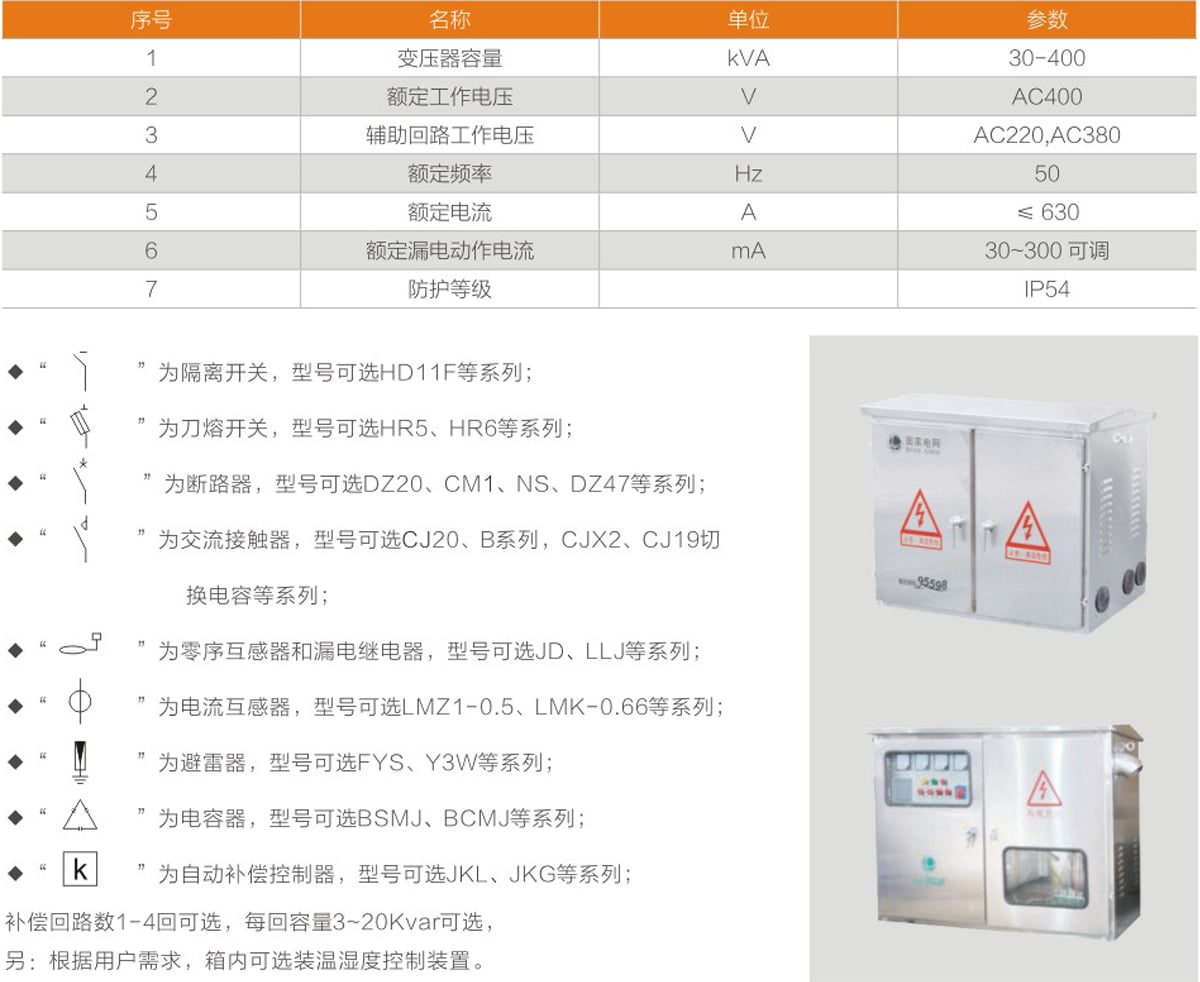

主要技术参数
结构特点
箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能)，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理，确保二十年内不锈蚀;箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级:IP54。

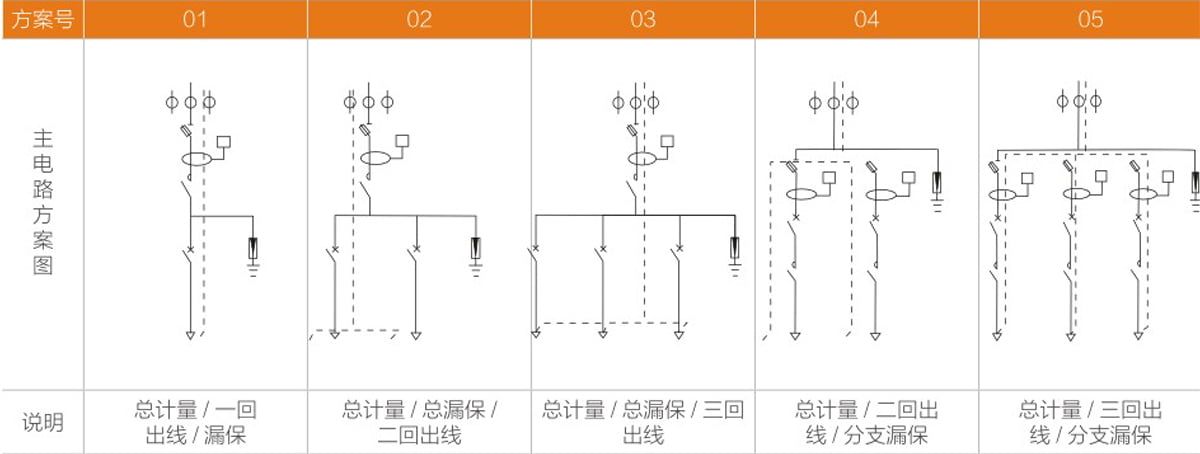

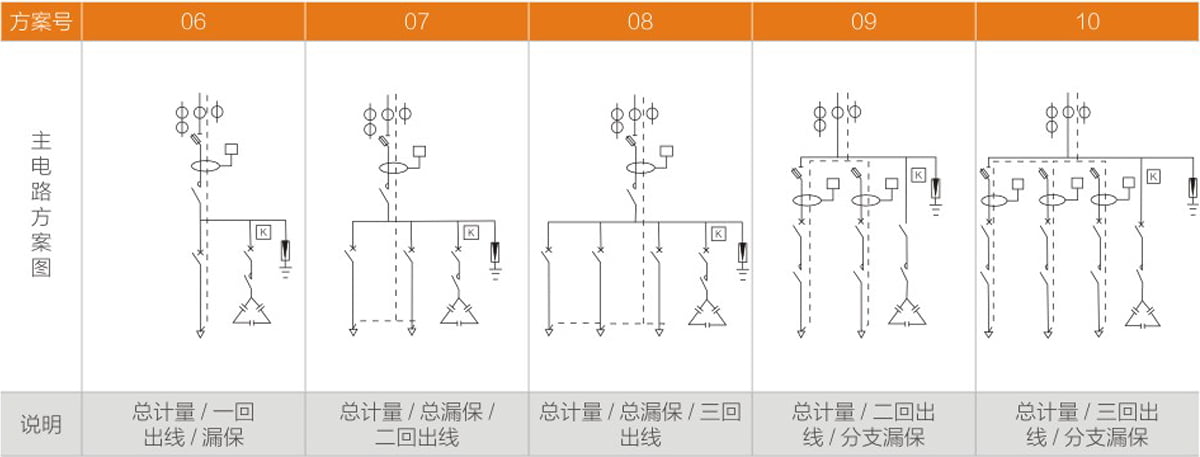

主回路方案图
箱体外形尺寸

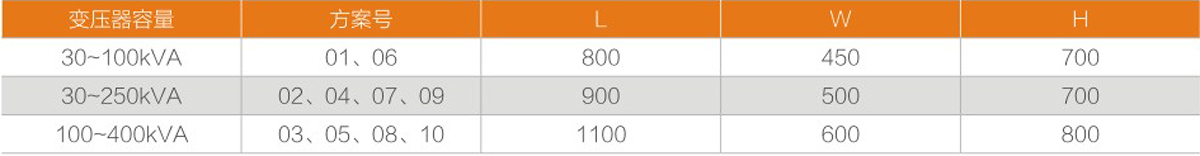

卧式箱体外形尺寸

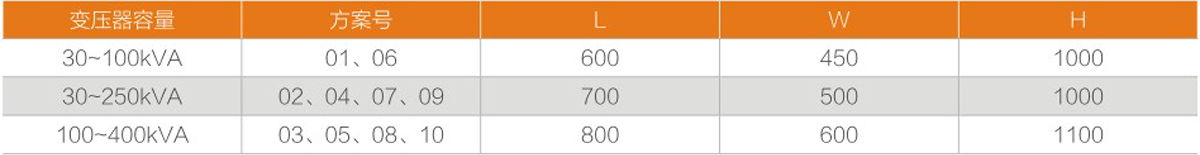

立式箱体外形尺寸

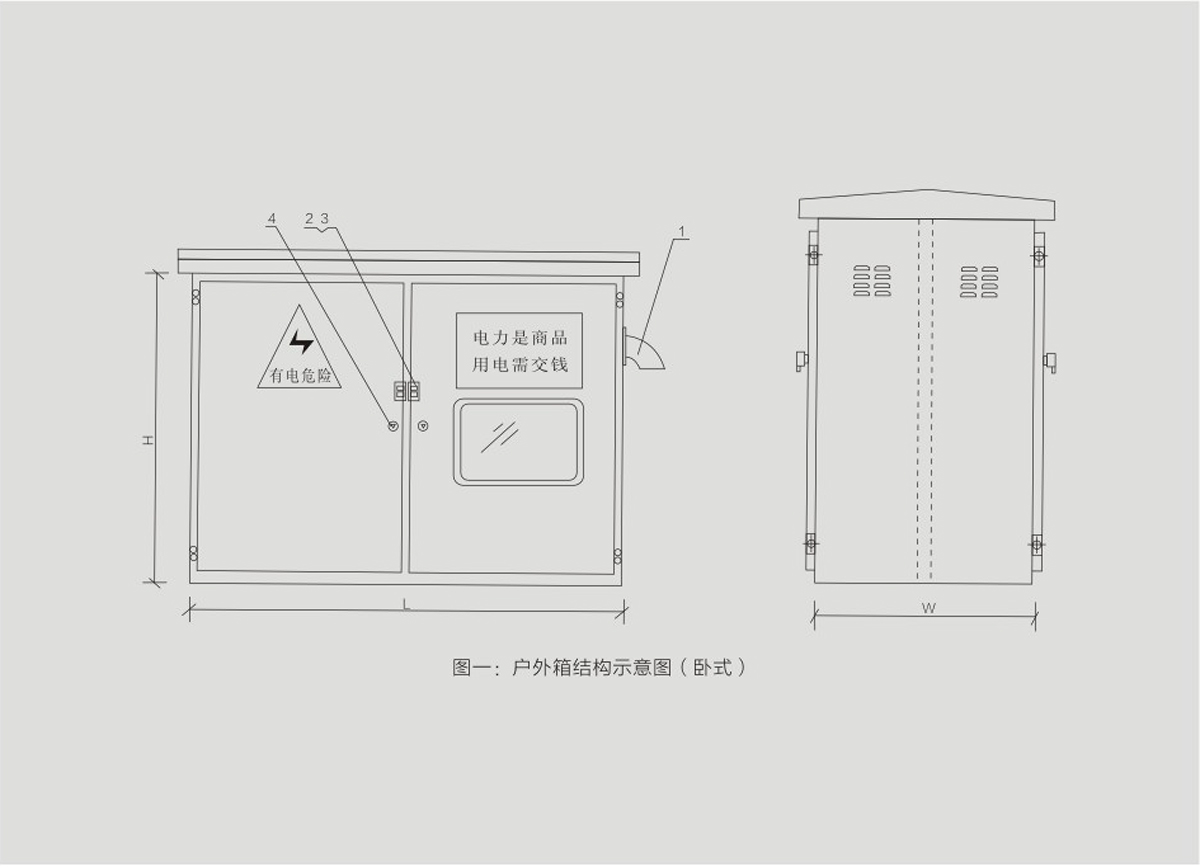

箱体结构示意图
