概述

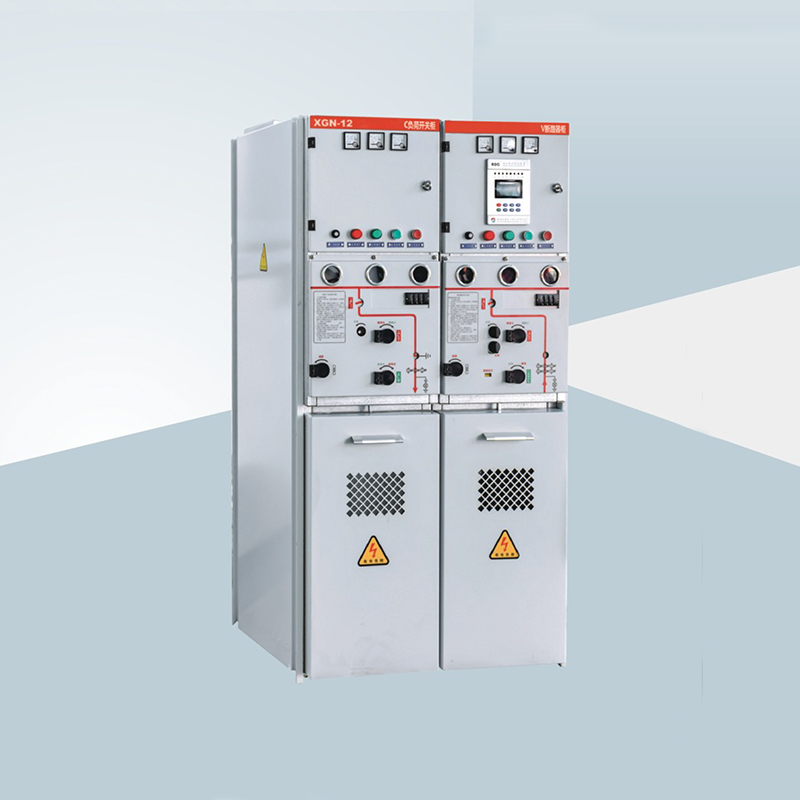

       XGN-12系列固体全绝缘封闭式环网开关设备是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。

       该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz，12千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

       由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

产品分类

       根据开关类型，分为负荷开关带接地组装件（简称C模块），负荷开关不带接地组装件（简称CB模块），断路器带接地组装件（简称√模块），断路器不带接地组装件（简称VB模块），断路器联络开关（简称VZ模块），负荷开关＋熔断器组合电器开关组装件(简称F模块），隔离开关组装件(简称G模块）。

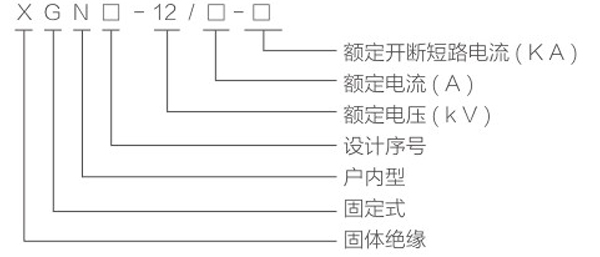

型号含义

使用条件

◇环境温度:-45℃~+45℃

◇湿度:最大平均相对湿度，日平均≤95%、月平均≤90%

◇海拔高度:≤4000米

◇抗震能力:8度

◇防护等级:带电体密封IP67，熔断器筒IP67，开关柜外壳IP3X

符合标准

◇Q/GDW 730-2012《12kV固体绝缘环网柜技术条件》

◇GB1984《交流高压断路器》

◇GB38043.6kV-40kV《交流高压负荷开关》

◇GB1958《交流高压隔离开关和接地开关》

◇GB4208《外壳防护等级IP代码》

◇GB 16926高压交流负荷开关–熔断器组合电器

◇GB/T15166.2高压交流熔断组第2部分:限流熔断路

◇GB/T7354《局部放电测量》

◇GB/T11022《高压开关设备及控制设备标准的共同技术条件》

◇GB3906《3.6-40.5KV交流金属封闭开关设备和控制设备》

功能及特点

环保

       产品制造中所选用的材料全部是无毒无害物质，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以再回收利用决定了使用的环保性。

       全绝缘全密封全屏蔽环氧树脂开关简体，熔断器简体（环氧树脂具有优良的电气性能，机械性能，热的特性，很早用于电器设备，取得了良好的业绩。开关简体，熔断器简体采用环氧树脂APG工艺成型。绝缘简体是固体绝缘开关的关键部件，它既是绝缘件又是承力件。要求同时满足耐热、耐候、抗开裂、机械强度高，绝缘强度好等技术要求。简体体积硕大，嵌件多，形状各异，制造是有一定难度的。本公司具有多年设计，制造绝缘件的经验，从筒体设计，材料配方，工艺流程多方努力保证了该部件优质批量生产。根据用户要求，可以提供外屏蔽接地可以触摸的筒体)

免维护:

       固体绝缘户内交流高压真空开关柜除操动机构外高压开关部位处于全密封状态中，这样就可以做到免于清扫和维护，减少了运行维护的成本。

安全性:

      由于可触摸部位采用了屏蔽措施，杜绝了人身触电事故的发生，提高了安全使用性。完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。完全取消了SF6气体的应用，避免了SF6环网柜因气体压力不足造成绝缘性能和灭弧能下降引发爆炸事故。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室，开关套筒对开关具有进一步防护性能。负荷开关–熔断器组合电器的辅助接地开关采用真空开关管固封在熔断器筒体中。

易操作性:

       隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行操作，操作程序一目了然，只要稍有电工知识的人员都会操作，无序进行复杂的技术培训。这样就使操作变得异常简单，杜绝发生操作错误。

智能化:

        开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。多样操作机构:

        开关可配装弹簧,永磁两种操作机构,方便用户选择。

应用领域

◇低温寒冷地区:无SF6气体应用，无需考虑SF6气体低温运行问题，在-45℃下也能正常运行。

◇高原地区:无需考虑高原大气压对绝缘性能的影响。

◇强风沙地区:固体绝缘环网柜本体安全防护等级IP67，控制回路室采用特殊处理确保强风沙地区长期运行。

◇沿海潮湿地区:环氧树脂密封，抗潮湿，抗盐雾腐蚀，确保在沿海地区能长期使用。

◇高环保要求地区:SF6气体对大气温暖化影响已经高度引起重视,固体环网柜取消了SF6气体,对环境和人身无任何污染和伤害。

◇智能电网中:由于主开关，隔离开关都能实现电动，选配本公司研发的智能控制器，可对开关设备和变电站现场进行遥控、遥测遥讯，既能进行分散控制,又能方便集中控制。

安全与保护

◆隔离刀可视断口

◇柜前有明显的隔离断口可视窗口，可查看隔离合位、隔离分位、接地合位，三个工作位置，方便现场工作人员检修确定隔离刀位置，非常安全。

◆内燃弧设计

◇内部燃弧压力阀:当产品内部出现燃弧时，会从该压力释放阀释放压力，燃弧排至电缆沟，以免误伤操作人员。

◆绿色环保

◇采用环保性材料设计，不使用SF6气体作为灭弧介质及绝缘，对环境没有污染，—次回路采用最少的接点设计,确保运行期间低能耗。

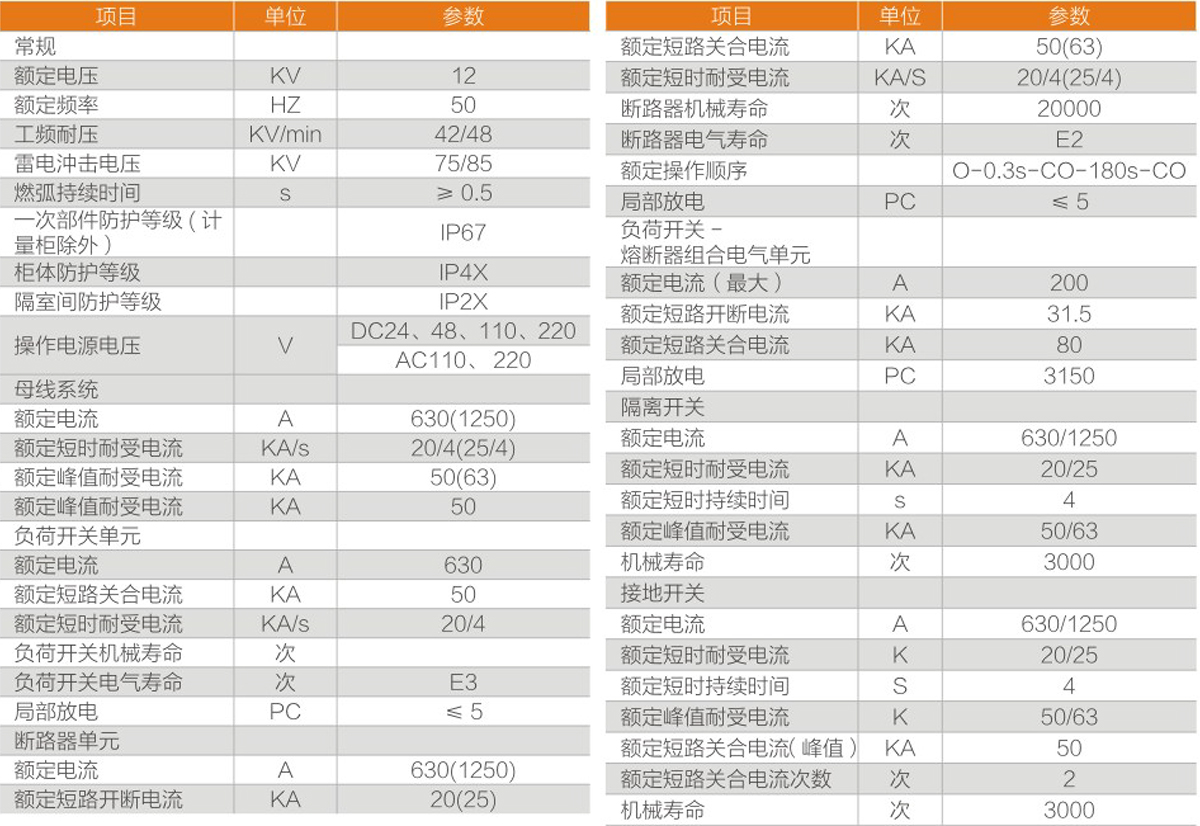

主要技术参数
