概述

公司自主研发的SRM6-12充气式SF6金属封闭全绝缘系列环网开关柜，已经通过国家高压电器试验中心型式试验和省高新科技技术项目被列为省高新科技产品。产品广泛用于10KV/6kV配电系统，是城乡各类用户变配电系统的首选开关产品。

开关柜为模块化单元模式，可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

SRM6-12充气式环网柜是一个完全密封的系统，其所带电部件以及开关封闭在不绣钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠性和安全性。SRM6-12充气式环网柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念,并将现场安装及调试工作量降到最低。

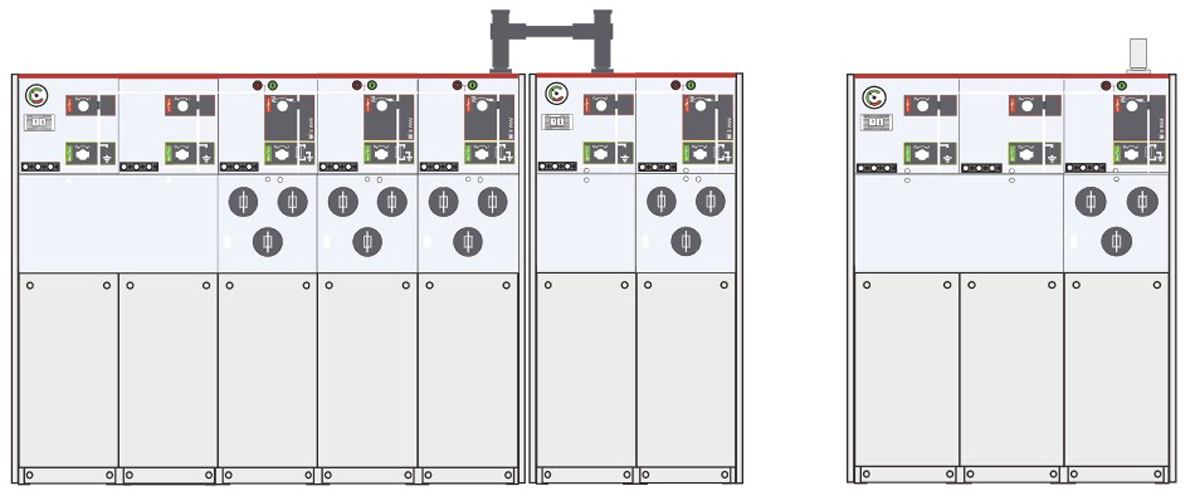

SRM6-12充气式环网柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极特殊的灵活性。

SRM6-12充气式环网柜执行GB标准。在室内条件下(20℃)运行的设计寿命超过30年。

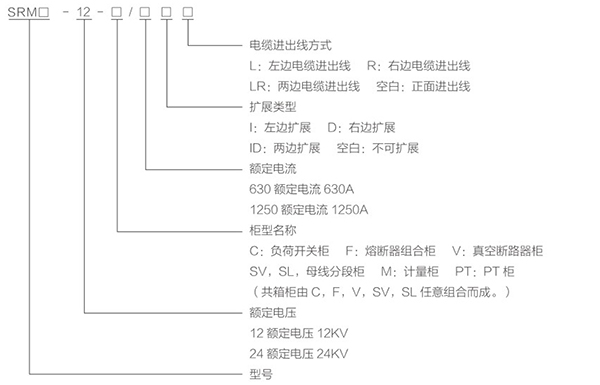

产品型号说明

举例说明:

◇SRM6-12-C/630DL表示负荷开关柜，额定电压12kV，额定电流630A，右边扩展，左电缆进出线方式。

◇SRM6-12-CF/63OIR表示负荷开关单元和熔断器组合单元组合而成，母线电压12kV，母线电流630A，左边扩展，右电缆进出线方式。

设计说明

◆技术说明

SRM6-12系列充气式开关柜安装在一个镀锌板框架上，开关单元在SF6气箱内，气箱由抗腐蚀和无磁性3mm厚不锈钢板制成。

SF6气箱是一个“密封压力系统”在正常工作环境下可运行20年。SF6气体正常工作时压力为0.15-O.4bar。气箱装有压力释放装置,当压力过高时,保证气体能从底部或后部释放。

◆开关单元

负荷开关采用同轴旋转双断点方式，通过同一操作孔与滑板配合进行动能操作，因此开关在任一时刻只能处于“合闸、分闸、接地”三种状态的其中之一，彻底避免误操作。

◆操作机构

开关的操作机构安装在气箱外的前部，经特殊工艺处理，防锈蚀，方便手动操作及维护，并很容易实现电动操作。

性能指示

SF6气体压力                20℃下绝对压力1.4bar

气体年泄露率                0.2%/年

防护等级                       IP67

气室不锈钢厚度            3.0mm

母线

开关柜内母线               400mm2Cu

开关柜接地母线             150mm2Cu

颜色

开关柜前面板                 RAL7012

侧板和电缆室前盖板       RAL7035

正常运行环境条件

最高温度                       40℃

最低温度                       -40℃

最大平均相对湿度           ≤95%

海拔高度                       ≤2000米

满足标准

GB/T11022          GB3906             GB1985

GB16926             GB38041            GB1984

GB3309               IEC60056           IEC60129

IEC60265            IEC60298           IEC60420

IEC60694

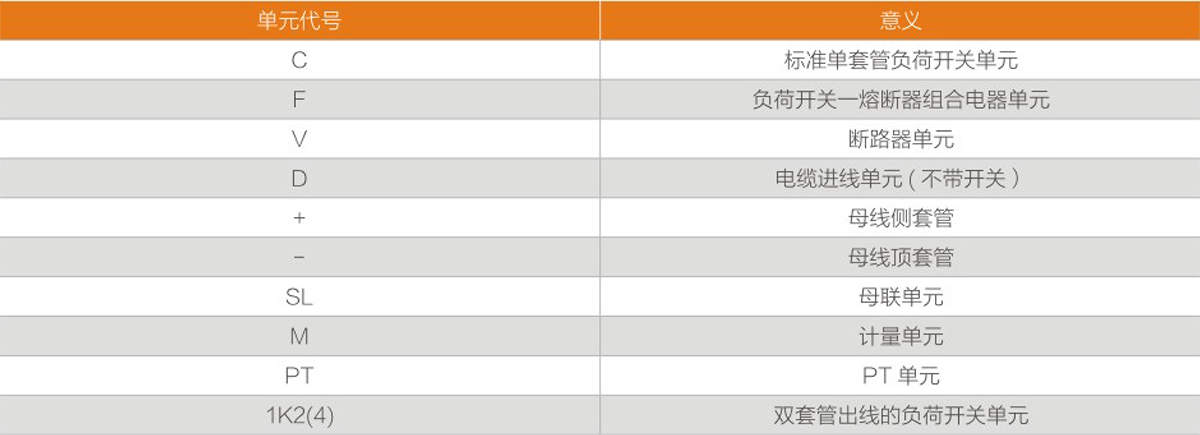

单元定义

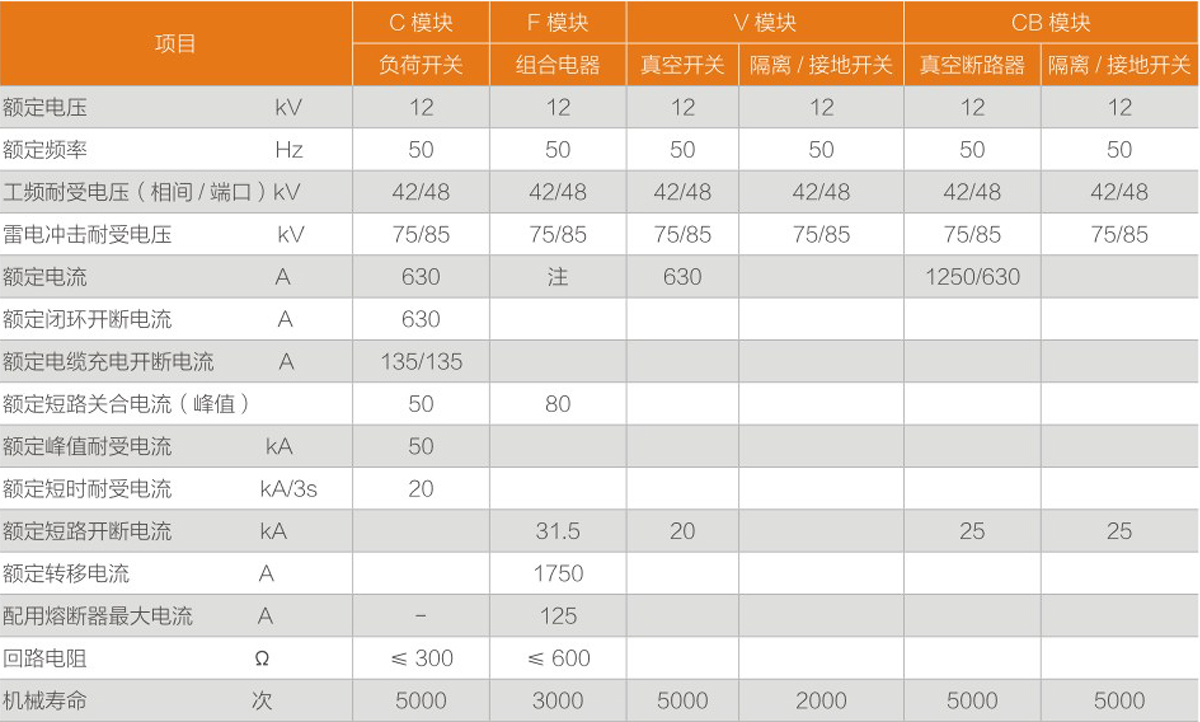

辅助设备参数

注:(1)取决于熔断器的电流额定值。

真正满足需求的电缆室与电缆连接

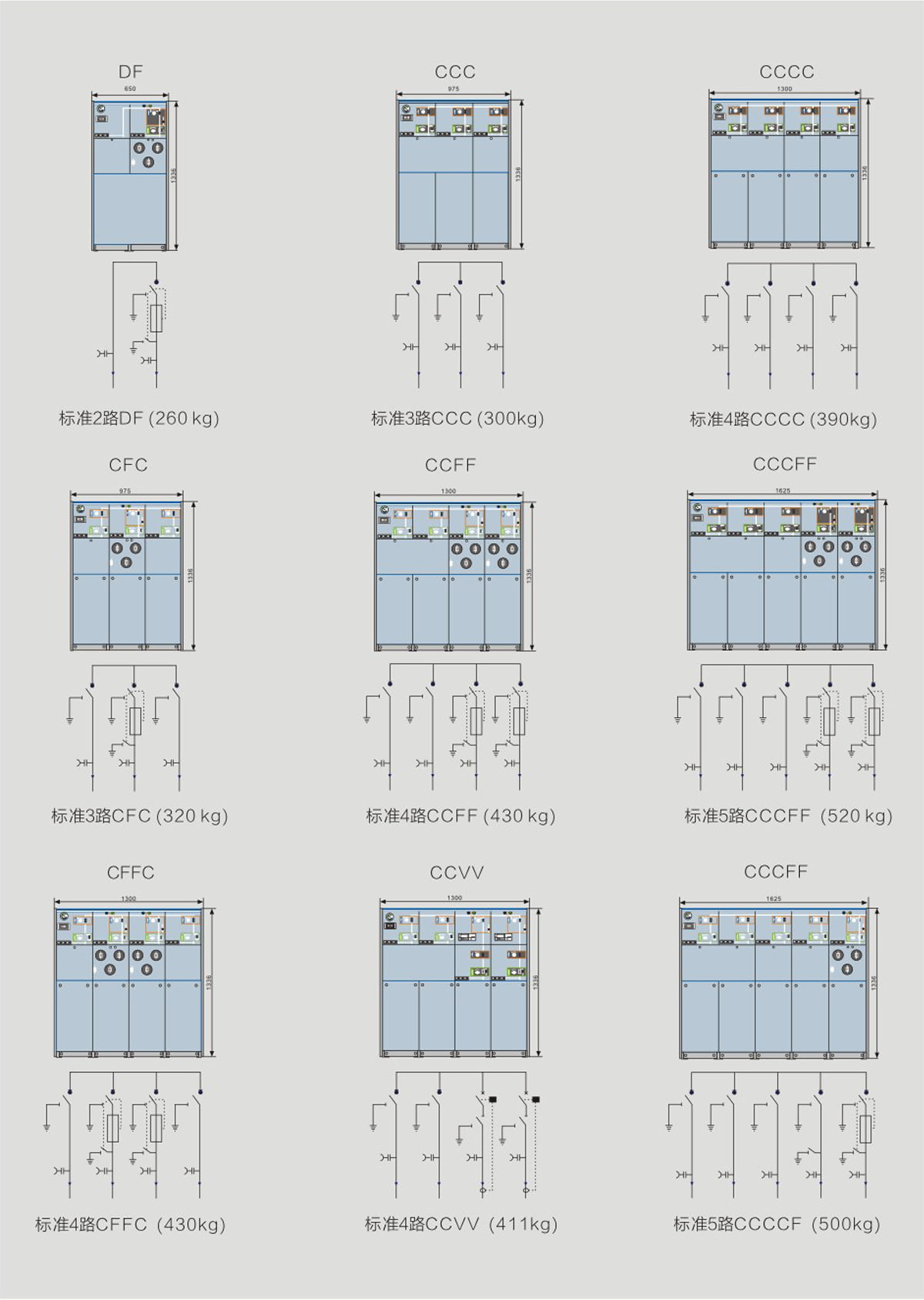

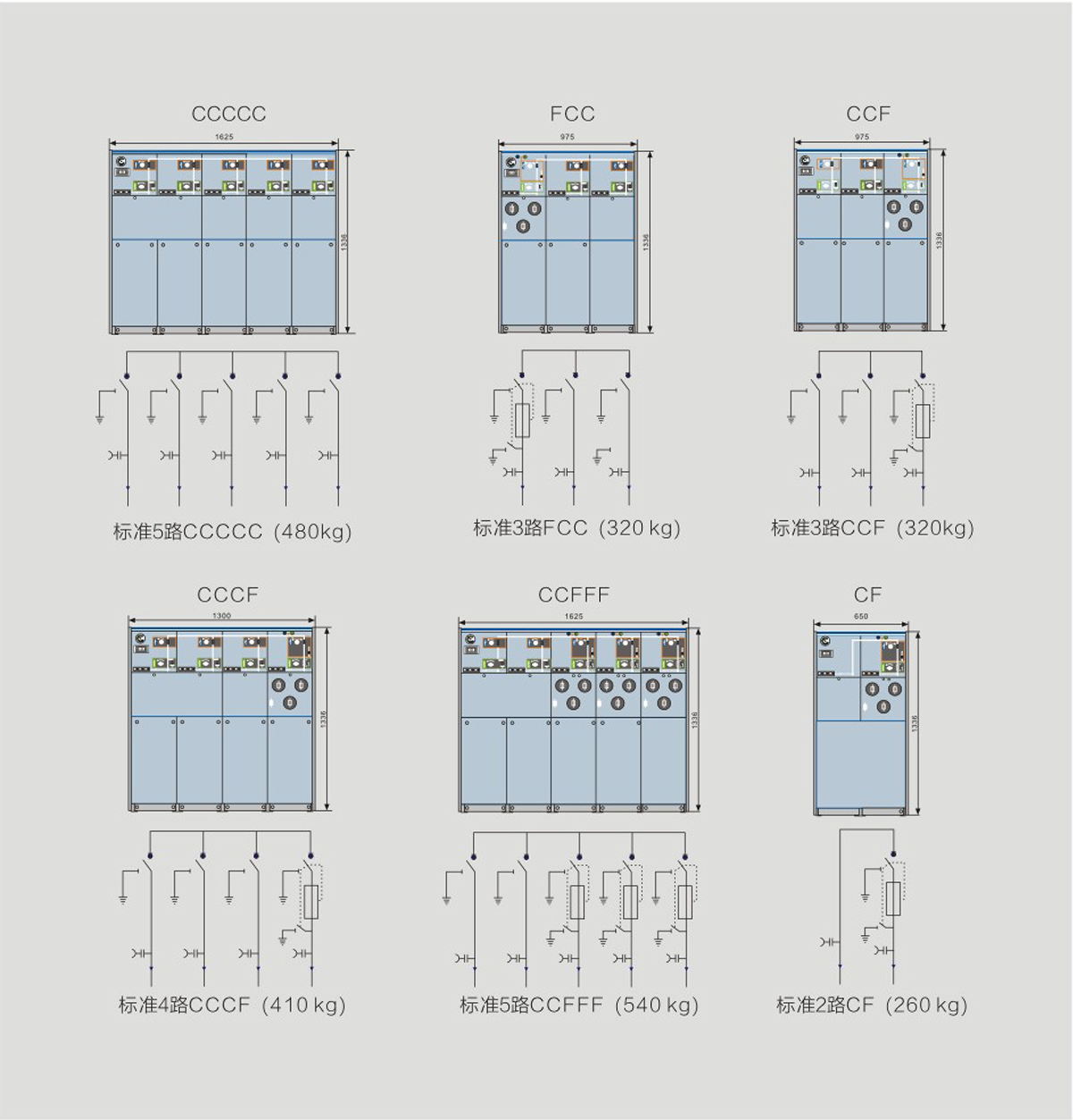

共提供以下十五种标装组合

ZRM6-12各类非扩展标准组合单元柜的每个模块具有下列配置

◆D柜一提升模块

“不带接地刀的电缆连接模块”中标准配置与特性

◆C柜一负荷开关摸块

“负荷开关摸块”中标准配置与特性

◆F柜一负荷开关熔断器组合电器横块

“负荷开关熔断器组合电器模块”中标准配置与特性

◆V柜一真空开关横块

“真空开关模块"中标准配置与特性

◆进线套管的电容性电压指示器

◆每个气室安装一个监测SF6密度的压力表计

◆吊装用的吊耳

◆操作手柄

◆选配

电动操作机构

电缆短路及接地故障指示器

电流互感器及表计

远程监控及接地故障指示器
