概述

TBBZ系列高压无功自动补偿装置根据6KV、10KV供母线的电网及负荷状况，通过控制系统电容器组自动跟踪投电切，进行无功功率自动跟踪补偿，功率因数达到0.9以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

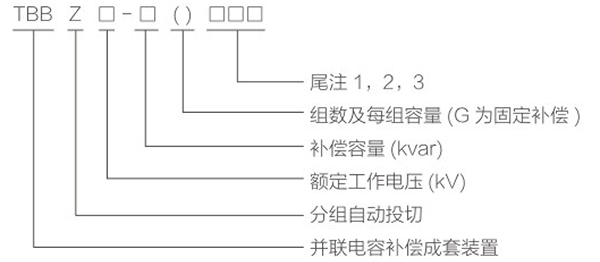

型号含义

例如:TBBZ10-1500(600+900)-AK表示电压为10kV，装置容量为150Okvar，分两组自动投切，一组60OKvar，一组900kvar，单星型接线,开口三角电压保护。

正常使用条件

◇海拔高度:不高1000m;

◇环境温度:-25~ +55℃:

◇相对湿度:不超过85%:

◇运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。

产品特点

◇装置能在1.1倍额定工作电压的稳态过电压下长期运行:

◇装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行:

◇装置采用真空接触器投切，可频繁操作;

◇每组电容器设有放电线圈，在5秒内可剩余电压降致50V以下;

◇每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，不影响其他电容器的使用:

◇单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护:

◇大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数;具有RS232/ RS485标准通讯接口，并可实现“四遥”功能;

◇每组可配置电抗器抑制合闸涌流或抑制谐波放大。

主要技术参数

◆额定电压:6-10kV;

◆额定频率:50Hz;

◆额定容量:100-10000kvar;

◆分组数量:1-5组;

◆电抗器参数选择:抑制合闸涌流，电抗率为0.1-1%;抑制5次以上谐波，电抗率为6%;抑制3次以上谐波，电抗率为12%;
