概述

XGN15-12型单元式交流金属封闭环网开关设备(以下简称环网柜）是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全符合IEC62271-200:2003和GB3906标准。

环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6。断路器或VD4-S型真空断路器。其操作方式分为动、电动两种。

柜体经数控机床加工后铆接而成，防护等级达到IP3×，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。

XGN15-12型单元式交流金属封闭环网开关设备，适用于交50Hz、12kV的电力网络中，作为电能的接受和分配用。柜内主开关为SF6开关

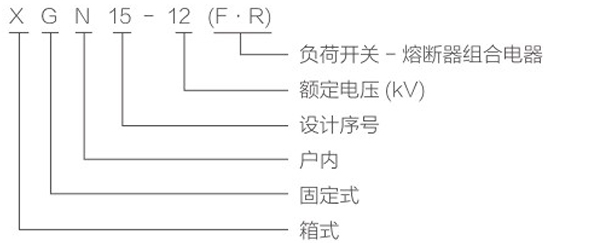

型号含义

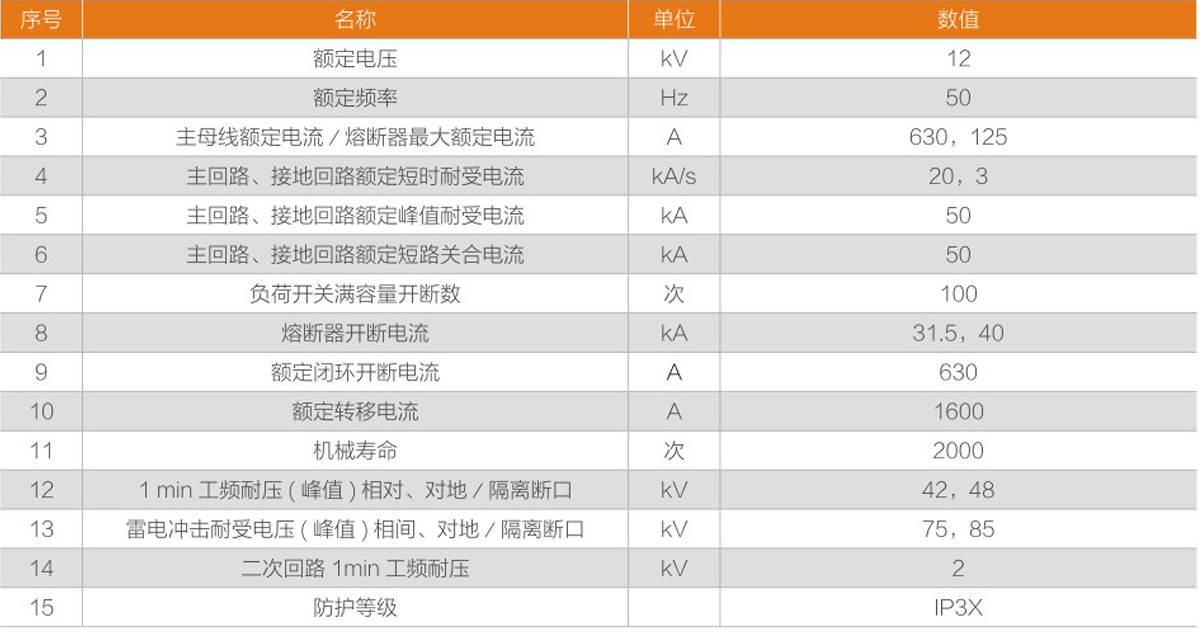

真空断路器主要技术参数

真空断路器主要技术参数

◆环境温度:上限＋40℃，下限-25℃;

◆海拔高度:海拔高度不超过2000mm;

◆相对温度:日平均值不大于95%;月平均值不大于90%;

◆周围环境:周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染。

◆无经常性的剧烈振动。

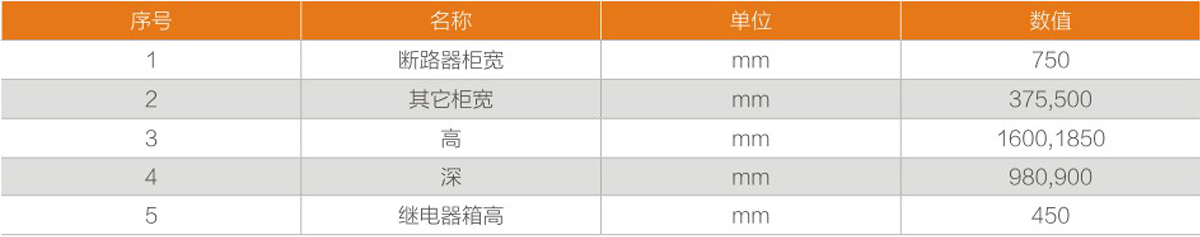

外形尺寸

功能及特点

柜体结构

◆环网柜体采用2mm厚敷铝锌板（或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限地保障人身安

装和运行设备的可靠。

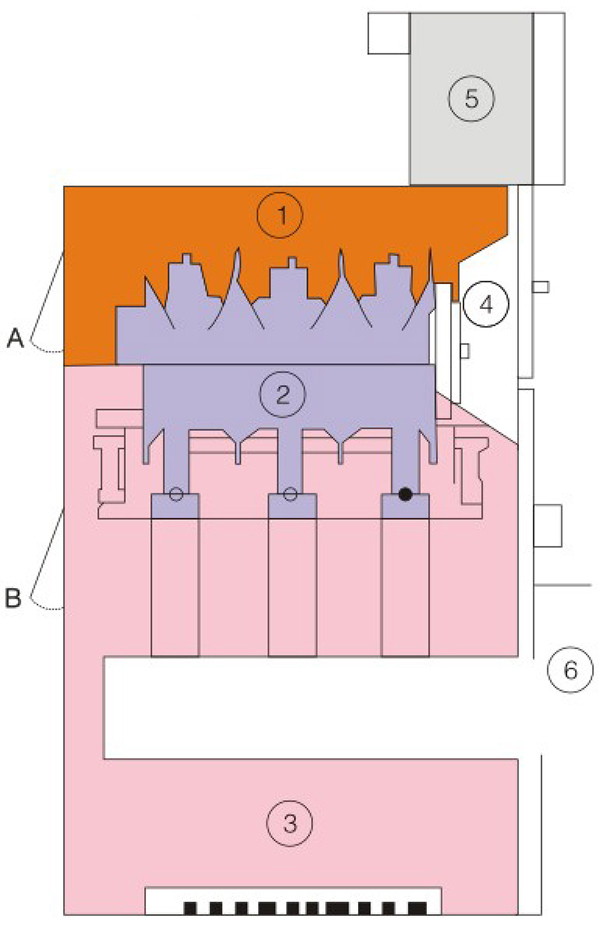

◆各间隔小室

◇母线室

母线室位于柜的顶部并连接相邻开关柜。

◇负荷开关是独立单元，内部充以SF6气体。

◇电缆室

大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。

◇机构小室与联锁

小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。

◇继电器箱

继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。

◇断路器室

一个断路器(SF6或真空)能置于负荷开关之下方。

◆压力释放

◇上面的压力释放

上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。

◇下面的压力释放

下面是用于释放电缆小室内部电弧事故时产生的气体压力。

◆基本组件

SFL型负荷开关(ABB原装件）

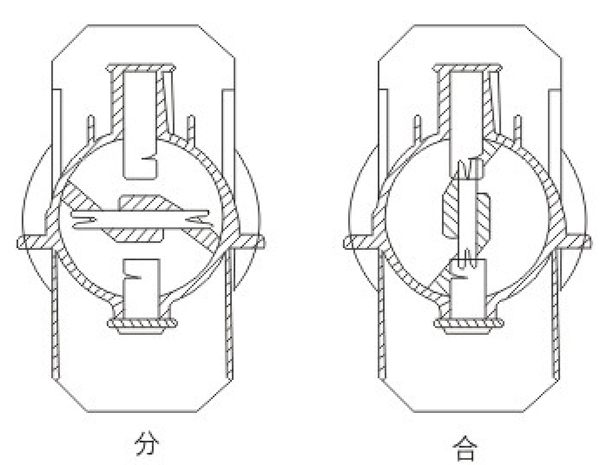

SFL型负荷开关为双断点、旋转式动触头，以SF6气体为灭弧介质，动静触头置于加强结构的模铸环氧树脂外壳中。在操作轴引出端是一个透明的热压成型的塑料端盖，透过端盖可以观察状态。

每个开关充以1.4巴气压的SF6气体后是永久密封的(SFL意“永远密封”)，用氦检测器可以检查有无气体渗漏。开关垂直或水平安装不限，在单元式柜内，典型的安装方式是在电缆室和母线室之间置一钢隔板，水平安装。这种安装方式将开关外壳封在接地的钢板内并将母线与电缆接头之间相隔离，以符合运行维护的最严格安全要求。

假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将补冲开，把电弧气体导出开关之外，随后柜上面的泄弧活门被冲开并将过压气体导向柜外。

◆可选的装备—辅助触点2常闭2常开+扩展2常开2常闭 —分励脱扣线圈供带A机构的 SFL。

◆选K机构的开关SFL12/17.5 IVDP575305RI  SFL24K IVDP575304RI

◆选A机构的开关SFL12/17.5 IVDP575303RI  SFL24A IVDP575302RI

◆VD4-S真空断路器(ABB原装件)

VD4-S型真空断路器是专为单元开关柜设计的，其开断容量足以应付各种状态，包括正常投切设备或分支网络的操作以及特殊情况下开断短路等。

真空断路器对在工作电流范围内频繁操作的网络尤为适用。VD4-S真空断路器配有弹簧操作机构具有重合闸功能(分-0.3s-分-180s-合分)，并且动作可靠，寿命长。整个断路器包括三只真空开关泡，外部是树脂绝缘筒，立式结构。

电弧的熄灭是由于灭弧触头的螺旋型沟槽使电弧产生强制性移位的结果。由于开关绝缘筒内最低静态真空度是10-4至10-8巴,所以尽管开关触头间相对只有不大的间隙，却可以得到很高的绝缘强度。电弧在短路电流第一个零点时熄灭。

由于触头间隙小，电弧压降处金属气体等离子区导电率高，加上燃弧时间短，使得电弧能量极低，这对触头乃至整个开关寿命的延长都是有利的。

标准装备-手动操作

-电动操作
-辅助触点2常开2常闭

-分励跳闸带位置接点

-分励合闸线圈

可选装备-S5或PR512过流继电器
-低电压脱扣器
-联锁线圈

断路器型号

VD41206-20S

VD41706

VD42406

◆HAD/US型 SF6断路器(ABB原装件）

HAD/US型SF6断路器是专为环网开关柜设计的，其开断容量足以应付各种状态，包括正常投切设备或分支网络的操作以及在特殊情况下开断短路等。新一代HAD具有最新的SF6开断工艺，加之结构简单，只需很小的操作能量，如此简单的储能式操作机构具有使用时机械寿命长的特点。断路器选用弹簧操作机构可以实现自动重合闸操作。开关开断部分的特殊结构能够使电气寿命延长得到异乎寻常的保证。开关是做成分体独立柱式结构，立式安放。开关采用自能吹弧式原理，即用电弧自身能量来灭弧。当断路器分闸时，在灭弧室内的动静触头间产生电弧，电弧产生的高温和电离高效应使SF6气体压力在灭弧室内迅猛升高，随着压力的增强和燃弧触头的渐次分开将气体经由喷嘴强行喷向灭弧室外，于是使电弧变稀疏、冷却、遮断，并阻止重燃，因此开关运动部分只需要很少的能量，更加增进了长期运行的可靠性。

结构特点

◆本开关有许多优点:

◇燃弧持续时间短，灭弧室内的绝缘强度恢复迅速。

◇即令在最苛刻的环境中也保证安全可靠。

◇可开断低值的感性、容性电流。

◇操作机构简单，能快速分合，机械寿命长。

◇减少了触头和来弧室的耗损，也即延长了电寿命。

◇允许操作次数多，但维护工作量很小。

◇轻型结构，紧凑，稳固。

标准装备

-电动操作

-手动操作
-辅助接点（2常开2常闭)

可选装备-S5固体过流继电器

-PR511-PR512过流继电器

-低电压脱扣器

-联锁强圈

◆K和A型操作结构(ABB原装件)

本机构是用于操作负荷开关和带熔断器的负荷开关

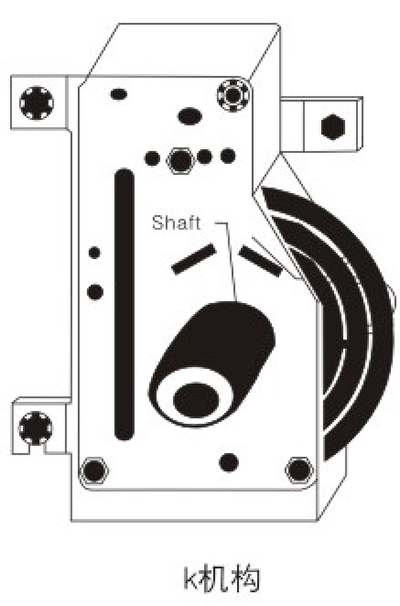

◇K型机构:K型机构是用于负荷开关合分操作的单弹簧机构，开关的合分是通过弹簧储能经由死点来实现。K型机构可以选择马达来实现电动操作。

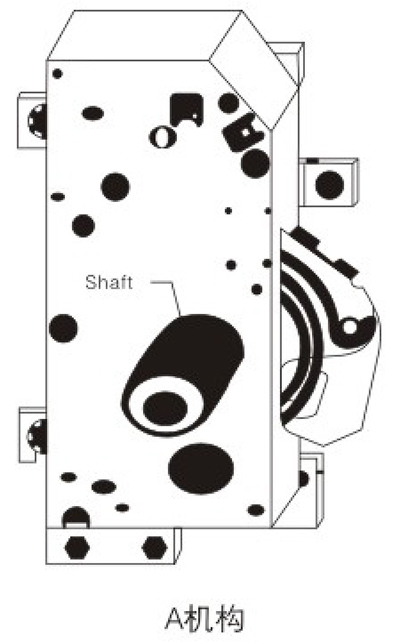

◇A型机构:A型机构双弹簧机构，其中一个用于开关合闸，而另一个则用于开关分闸。在开关用合闸簧合闸之前先要置于储能状态,合闸操作后使分闸自动置于储能状态。于是可以用手动、分励脱扣线圈或是熔断器撞针等去跳闸。

机构型号

-用于负荷开关

-K机构1VDP586042R1

-用于带熔断器的负荷开关

-A机构1VDP575013R1

可选设备

-在K机构上用马达操作

◆SFL-12/24型开关设备

      SFL12/24型开关设备其主要元器件均为进口原装件。开关设备为双断口、三工位、旋转式动触头，以SF6气体为灭弧介质。动触头置於加强结构的压铸环氧树脂外壳中。

      每个开关充以0.4bars 气压SF6气体后是永久密封的，用氦检测器可以检查有无气体渗漏。开关垂直，水平安装不限，在环网柜内典型的安装方式是在电缆室和母线室之间置一钢板，水平安装。这种安装方式将母线与电缆接头之间相隔离以符合运行维护的最严格的安全要求。假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开。随后柜上面的泄弧活门开并将过压气流导向柜外。可选的装备–辅助触点2常闭2常开＋扩展2常开2常闭一分励脱扣线圈供带A机构的SFL。

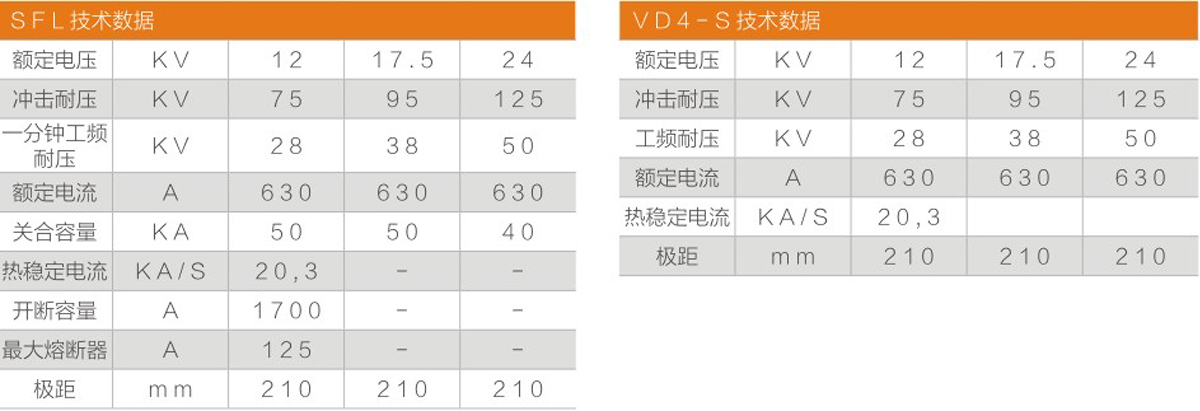

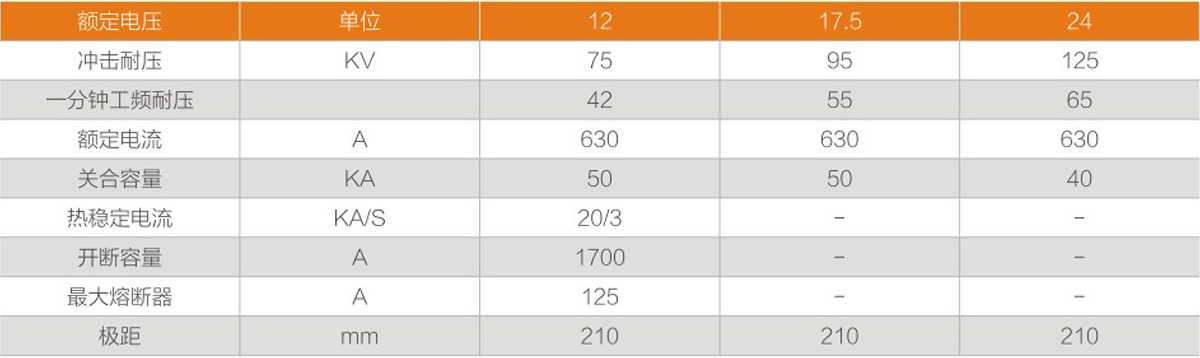

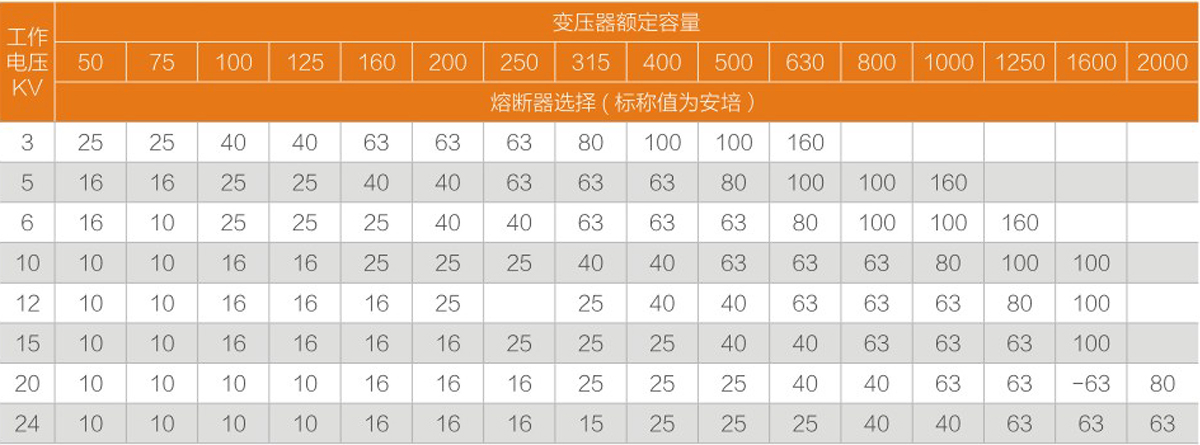

技术数据
