概述

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流50Hz，额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用。对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。

本开关柜符合GB/T11022-1999、GB3906-1991及 DL404-1997等标准。

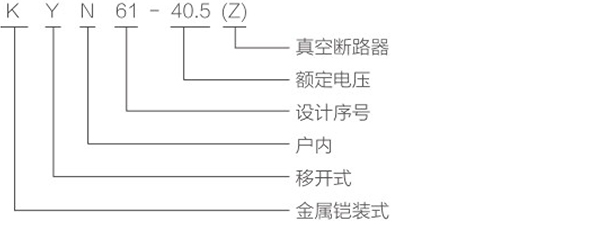

型号含义

正常使用条件

◆周围空气温度:最高温度+40℃,最低温度-15℃。

◆相对湿度:日平均相对湿度:≤ 95%，

◆日平均水蒸气压力不超过2.2kPa;

◆月平均相对湿度:≤90%,

◆月平均水蒸气压力不超过1.8kPa;

◆海拔高度:1000m 以下。

◆地震烈度:不超过8度。

◆周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

◆无剧烈振动场所。

◆超出GB3906规定的正常条件下使用时,由用户和制造厂协商

主要特点

◆柜体结构采用组装式，断路器采用手车落地式结构;

◆配用全新型复合绝缘真空断路器，并具有互换性好更换简单之特点;

◆手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构;

◆所有的操作均可在柜门关闭状态下进行;

◆主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能;

◆电缆室空间充裕，可连接多根电缆;

◆快速接地开关用于接地和回路短路;

◆外壳防护等级IP3×，手车室门打开状态下，防护等级IP2X;

◆产品符合GB3906-1991、DL404-1997及参照采用国际 IEC-298标准。

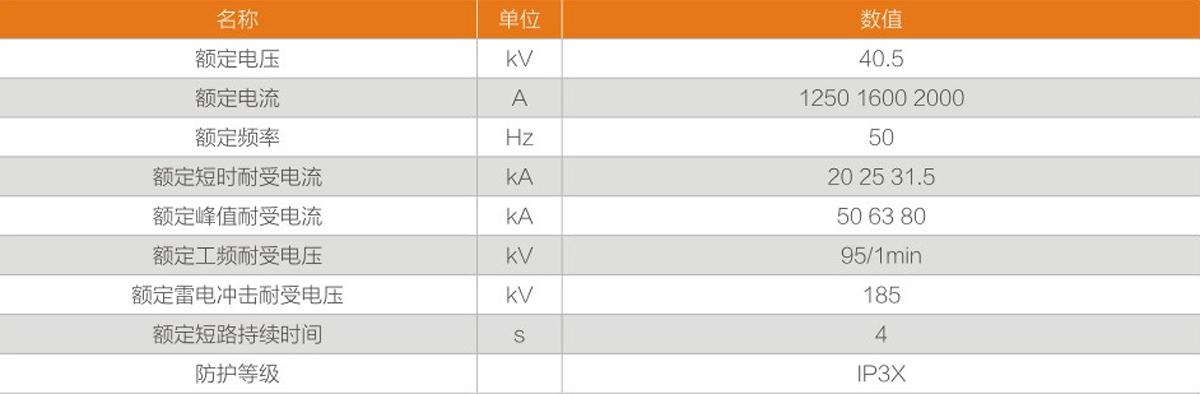

真空断路器主要技术参数

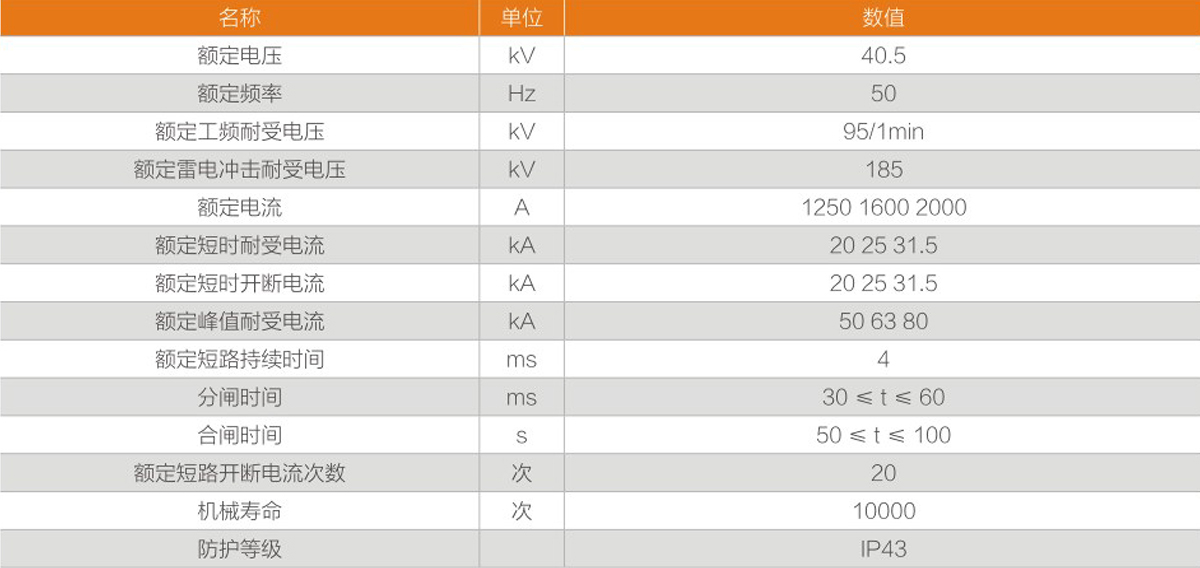

真空开关柜主要技术参数

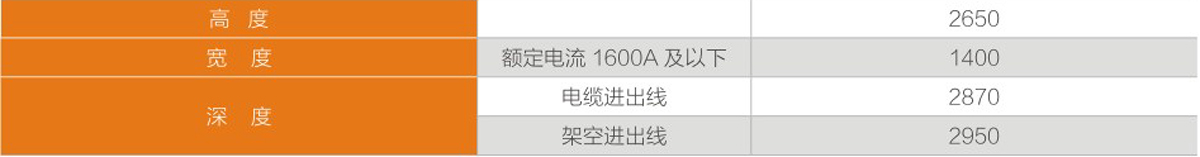

外形尺寸

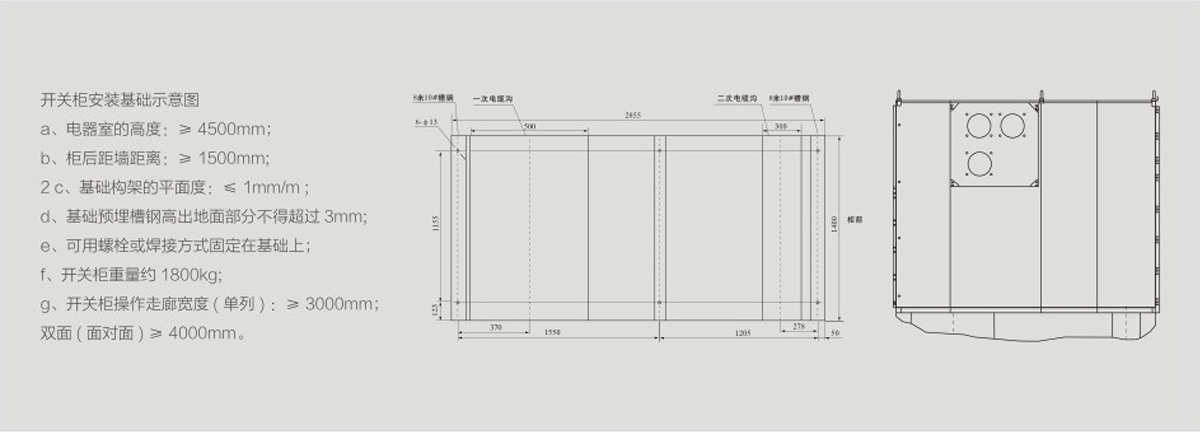

开关柜的安装

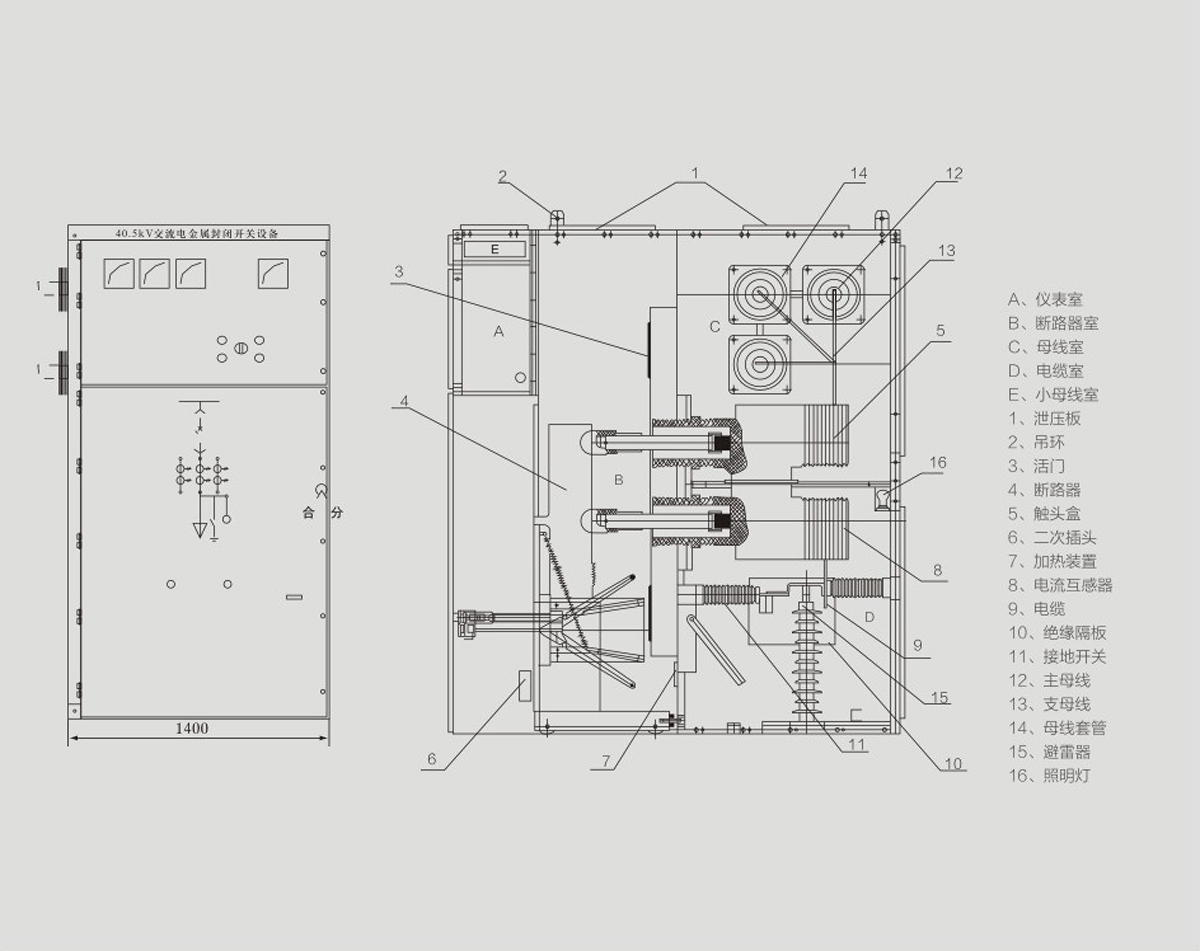

设备结构图
