概述

      DFW-12系列户外环网柜是公司采用国外先进技术，根据我国各区域配电网络特点和城市配网电缆化改造的实际情况，开发、生产的具有国际一流水准的充气式户外环网柜。

       DFW-12系列户外环网柜采用HRM16-12/24系列SF6全密封全绝缘环网开关设备,该开关设备具有模块化、可扩展、全绝缘、全密封、安全可靠、免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业中心等场所。

       DFW-12系列户外环网柜标准电压等级12KV、24KV，可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。

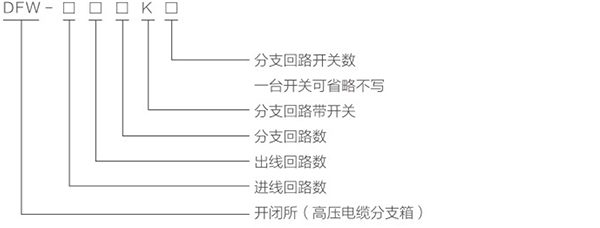

型号含义

功能特点

◆采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全;

◆结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上;

◆在不影响主网运行的前提下，实现区域停电检修，减小停电范围;

◆可配一台或多台SF6负荷开关。接线方式灵活多样，分支出线最多可达8回路;

◆可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

产品引用标准

GB 1984-2003          高压交流断路器

GB 1985-2005         高压交流隔离开关和接地开关

GB3804-2004 3.       6KV-40.5KV高压交流负荷开关(IEC60265)

GB 16926-2009       交流高压负荷开关熔断器组合电器(IEC 60420)

GB 3906-2006          306KV-40.5KV 交流金属封闭开关设备和控制设备(IEC 62271)

GB/T11022-2011      高压开关设备和控制设备标准的共用技术要求(IEC 60694)

GB/T11023               高压开关设备六氟化硫气体密封试验方法

GB 4208-2008           外壳防护等级(IEC 60529)

DLT404                     3.6KV~40.5KV交流金属封闭开关设备和控制设备

DL/T 728-2000           气体绝缘金属封闭开关设备订货技术导则

Q/CSG 10012            中国南方电网城市配电网技术导则

国家电网公司物资采购标准–12KV、24KV环网柜通用技术规范产品引用标准

工作条件

◆环境温度:最高温度+50℃，最低温度-40℃，最高日平均温度不超过35℃;

◆相对湿度:日平均值不超过95%，月平均值不超过90%;

◆风速:不超过35m/s ;

◆污秽等级:Ⅲ级;

◆地震烈度:8度;

◆地面倾斜度:不大于3度;

◆安装地点:安装在没有火灾，爆炸或剧烈震动、通风良好、无腐蚀性气体的场所。特殊条件

◆当设备安装在海拔高度为1000米以上时，需特别注明，以便公司在制造时对SF6压力进行调整。

◆如果涉及特殊恶劣条件,请务必向公司咨询。

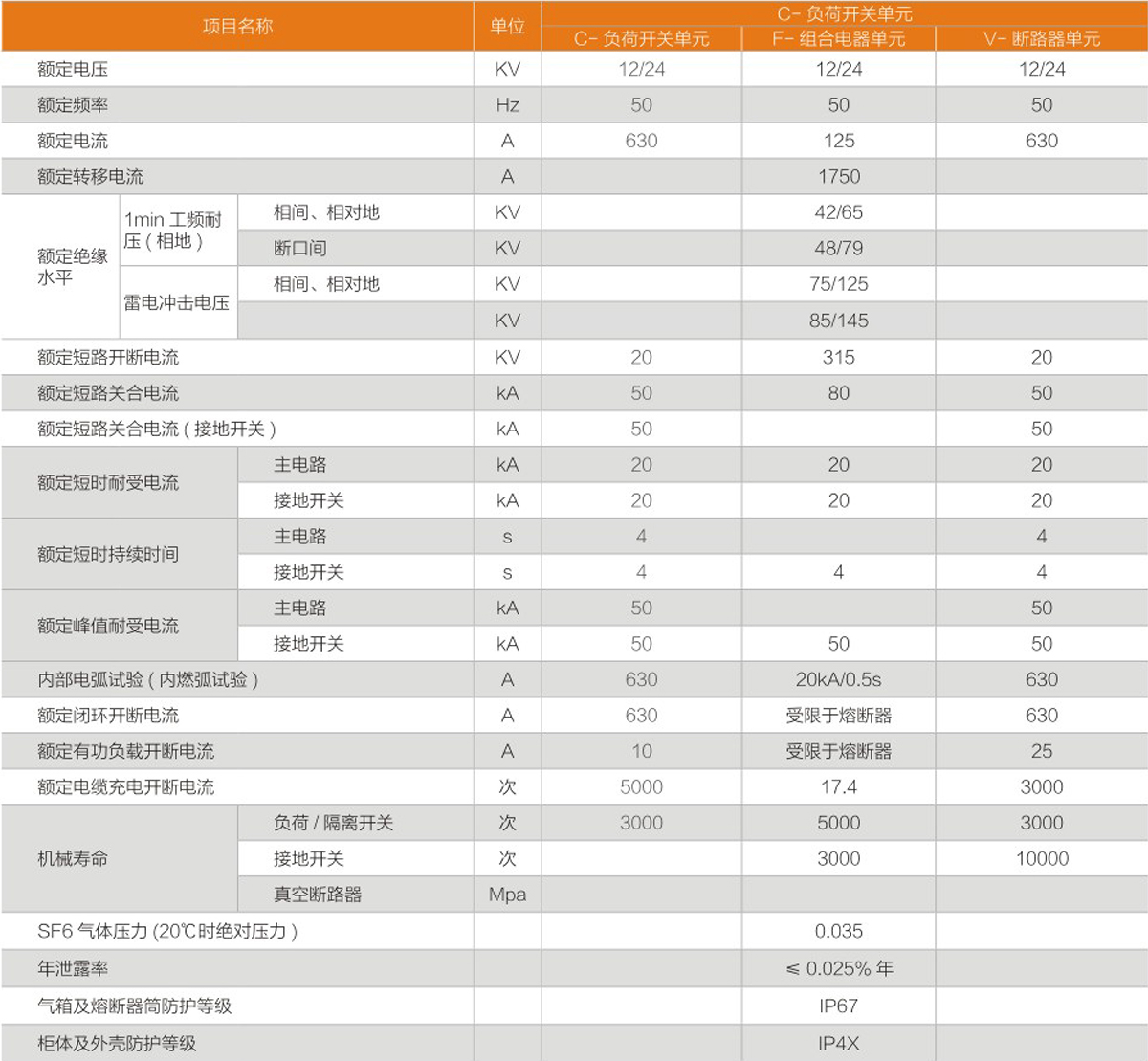

技术参数

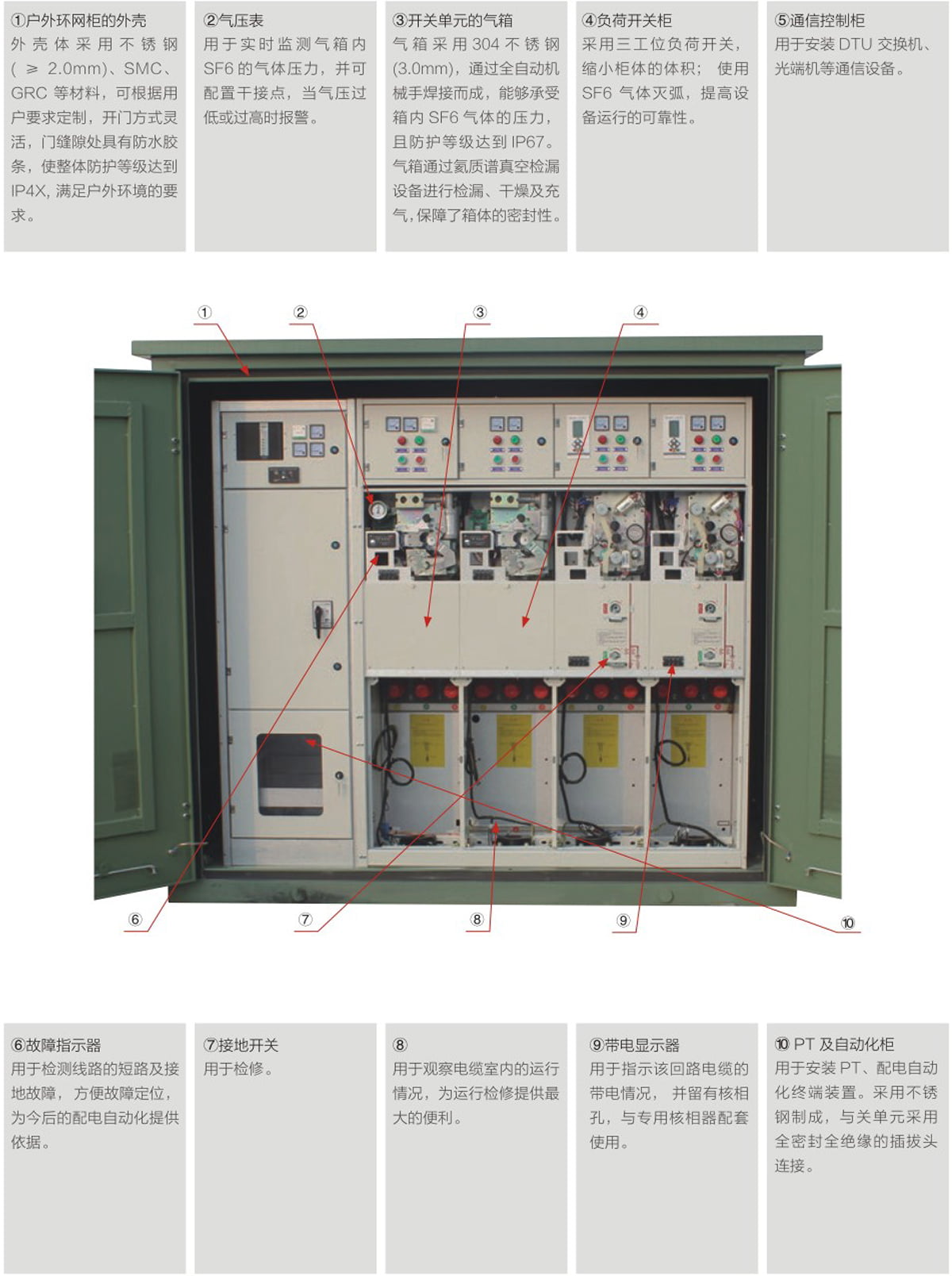

产品结构
